Mimic Board แผงมิมิค และแผนผังระบบอุตสาหกรรม (Annunciator)
รับผลิตแผ่นแผนผังระบบตามไดอะแกรม พร้อมกราฟิกและช่องเจาะอุปกรณ์
ชื่อเรียกอื่น: มิมิคบอร์ด · ป้ายแผนผังโรงงาน · แผงผังจำลองระบบ
- วัสดุ
- อะคริลิค · สแตนเลส 304/316 · อลูมิเนียม · Rowmark (Traffolyte)
- กระบวนการ
- พิมพ์ UV · เลเซอร์มาร์คกิ้ง · งานกัดกรด · อโนไดซ์
- ความหนา
- อะคริลิค มาตรฐาน 2.0 มม. · วัสดุอื่นดูรายละเอียดด้านล่าง
- ระยะเวลาผลิต
- 2–5 วันทำการ (พิมพ์ UV) · งานเร่งทักไลน์เช็คคิว
- ผิวสำเร็จ (อะคริลิค)
- ใส · ขาวขุ่น · ดำเงา · สีอื่นๆ · Mirror เงิน/ทอง

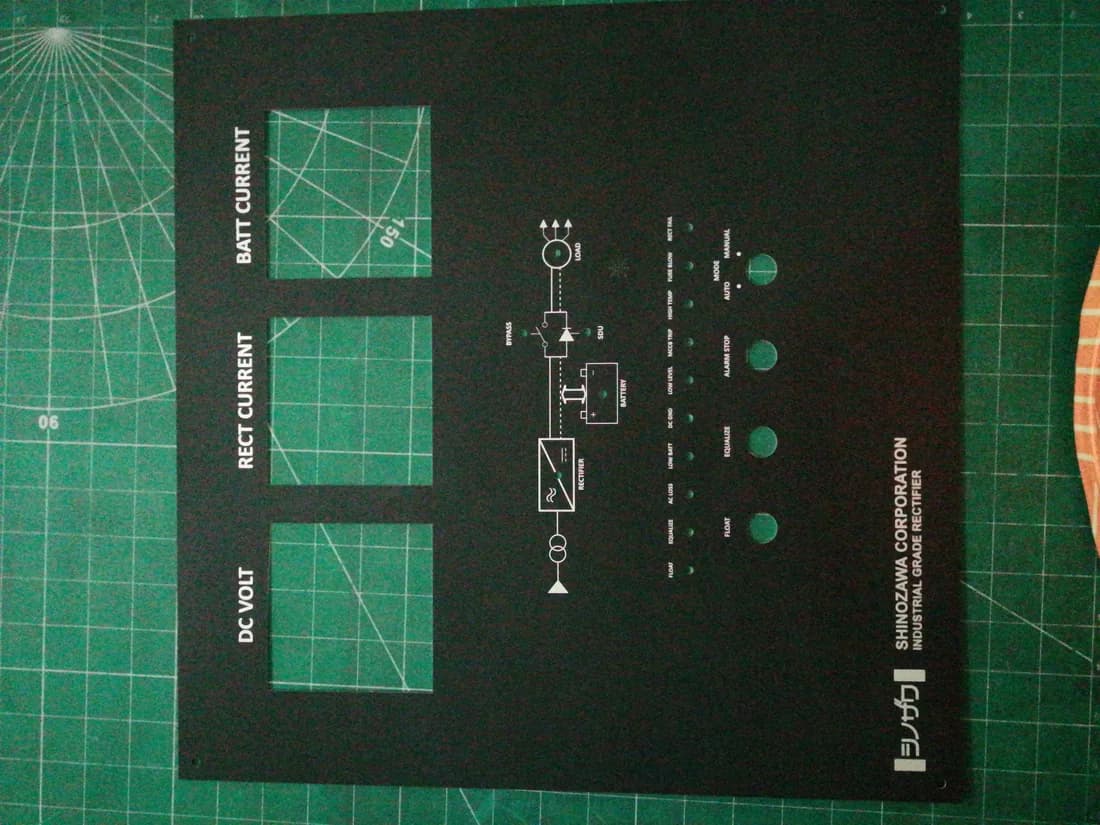

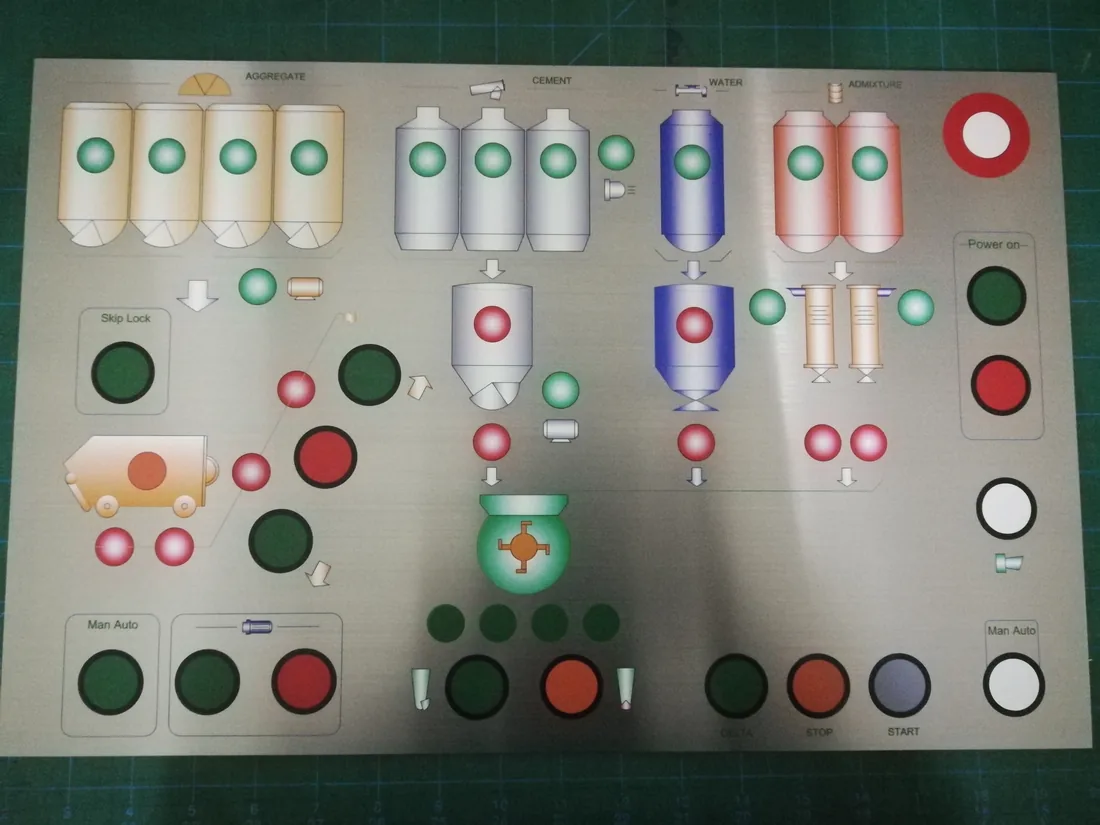

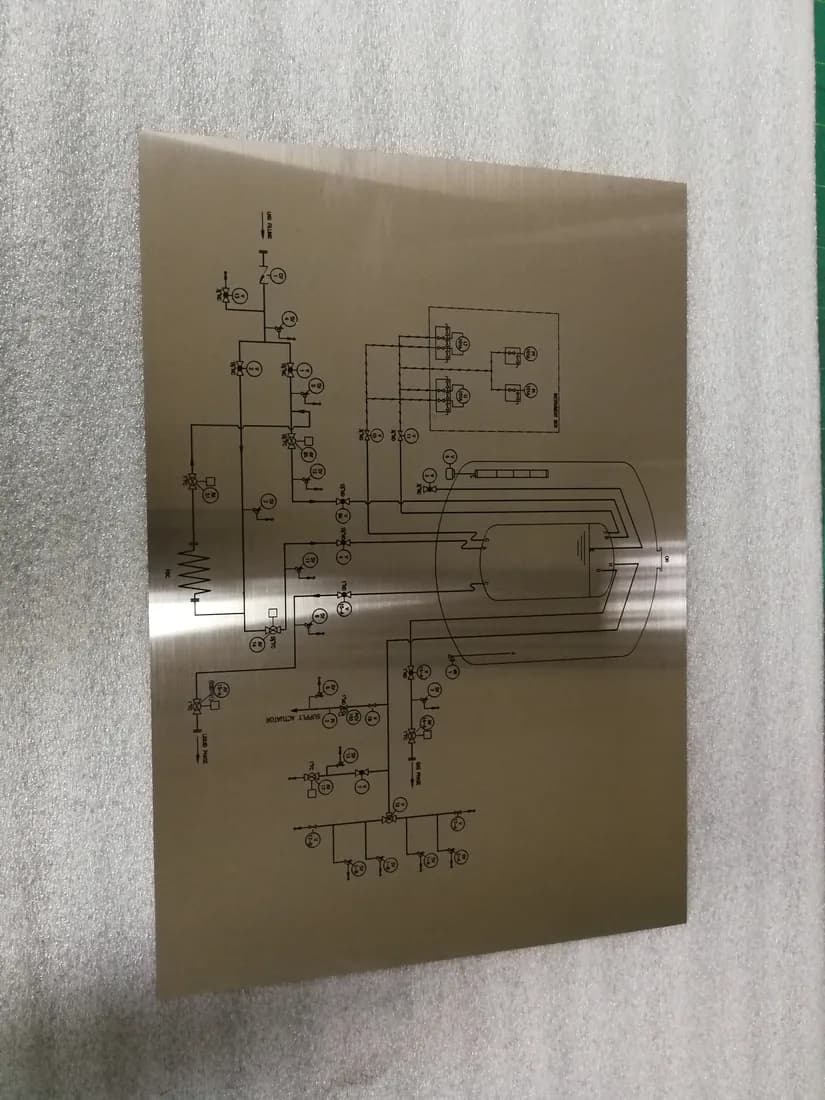

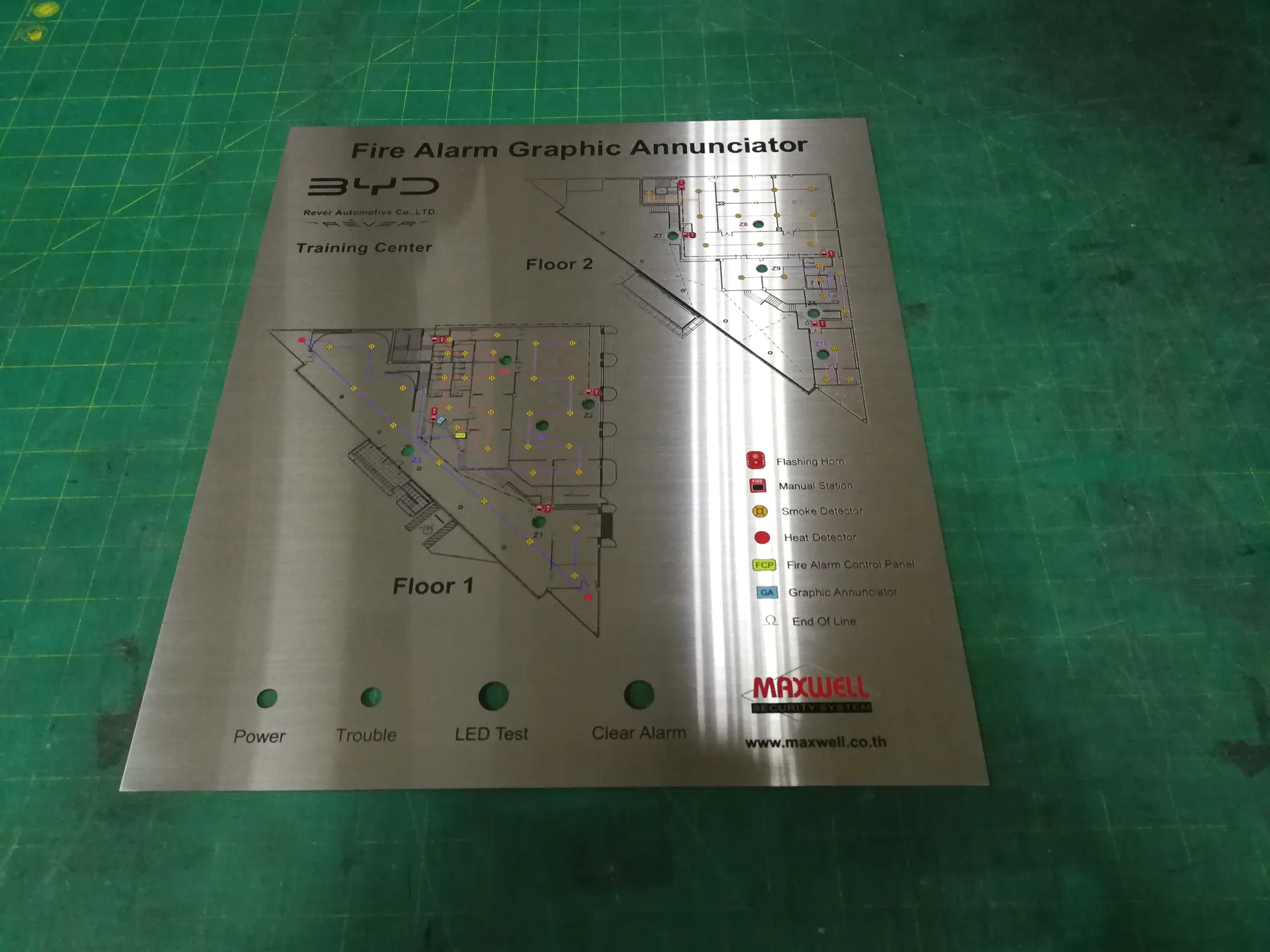

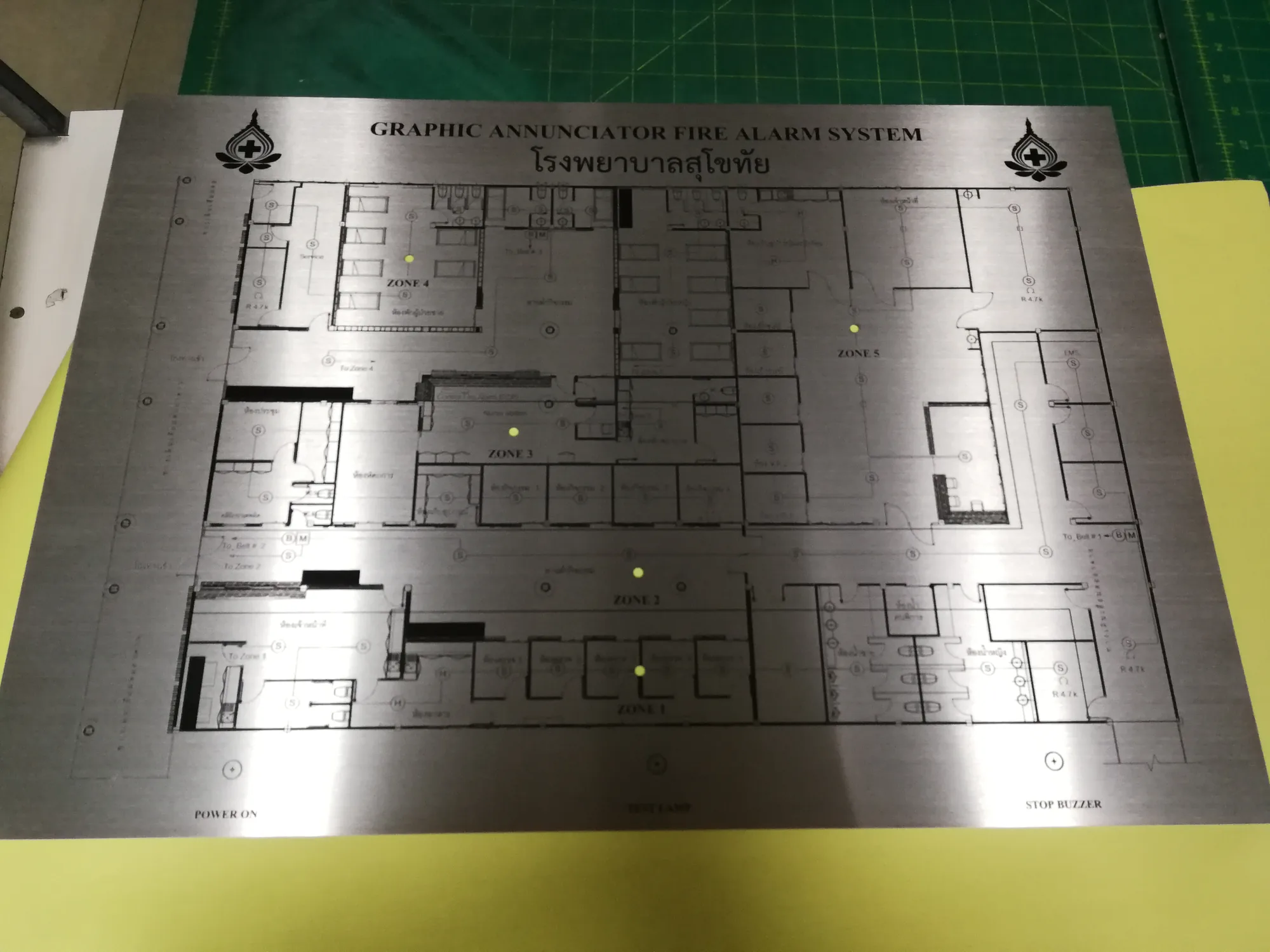

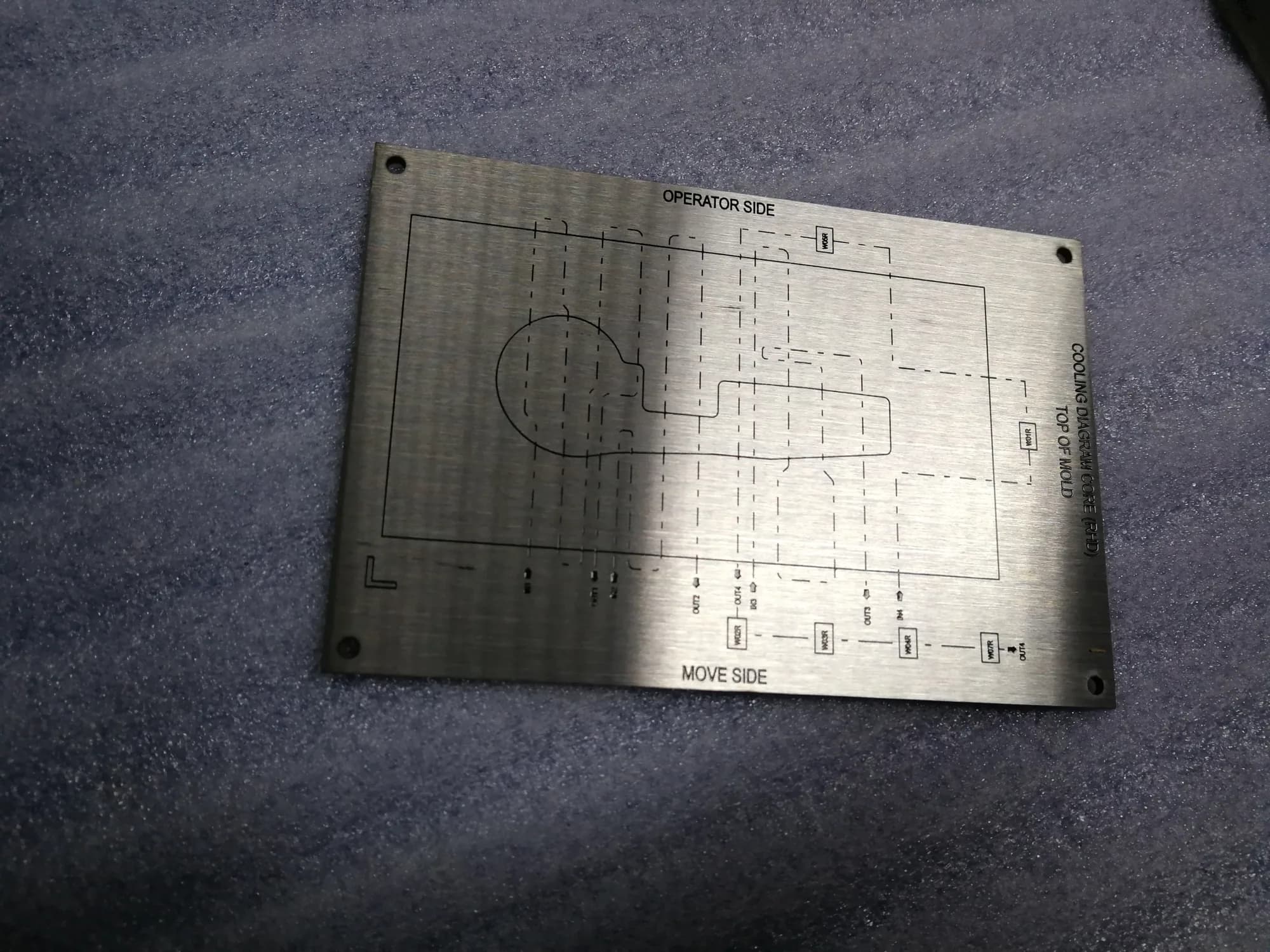

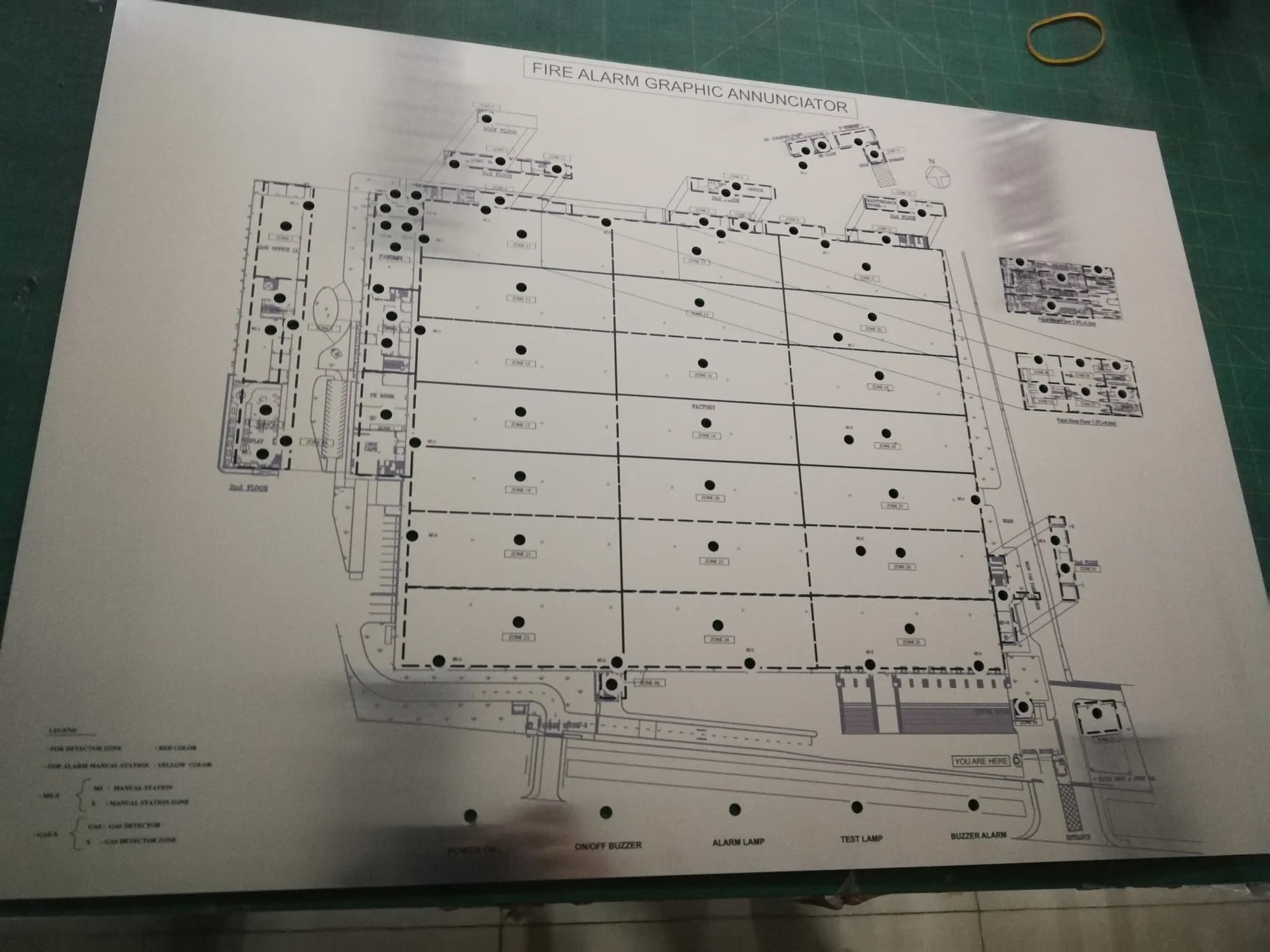

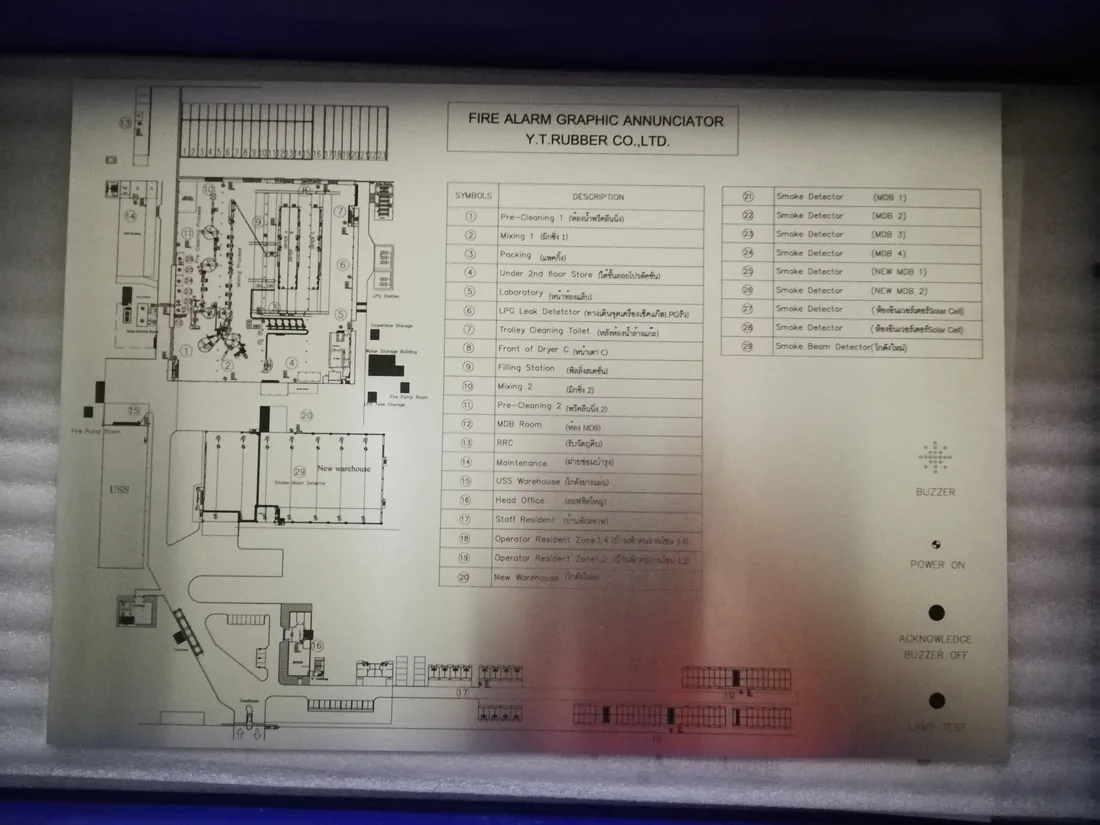

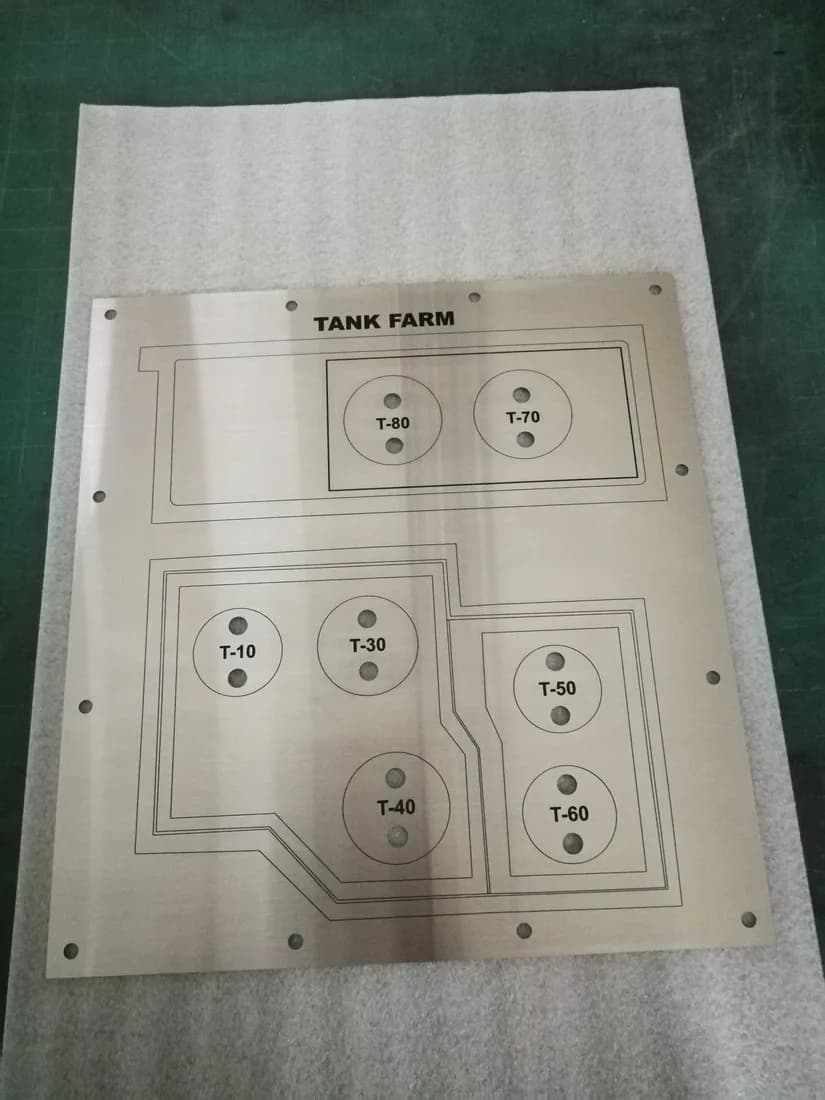

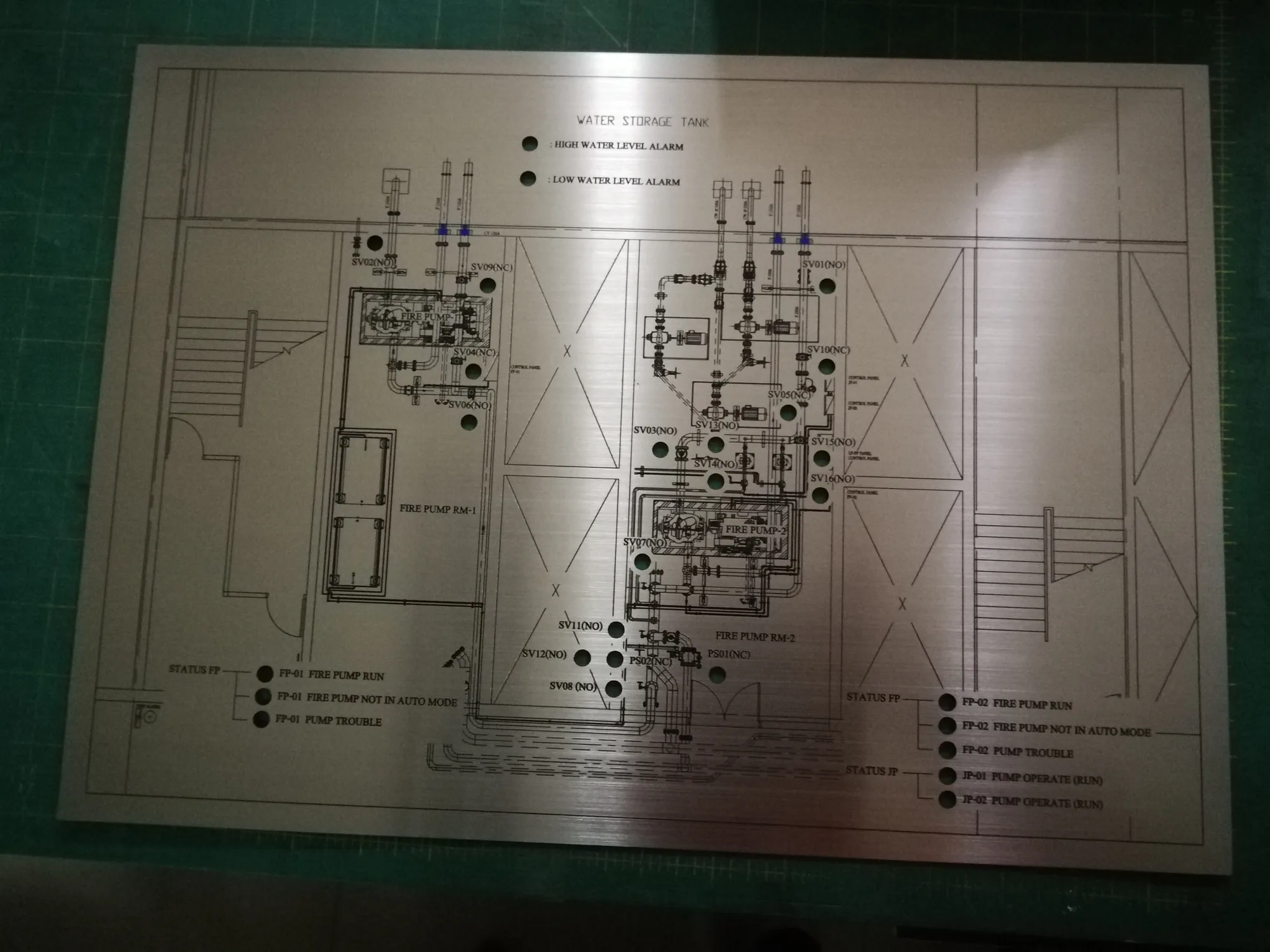

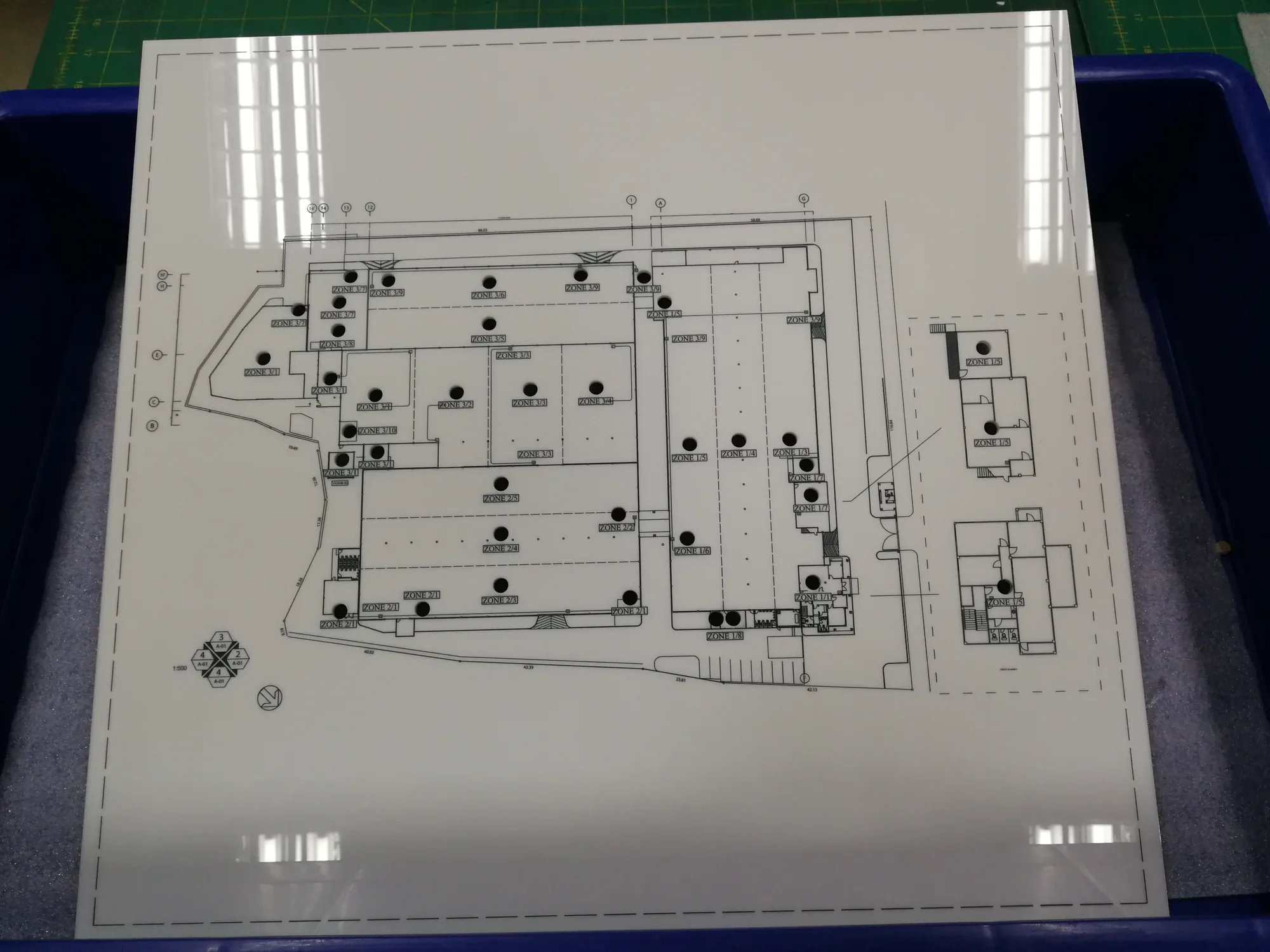

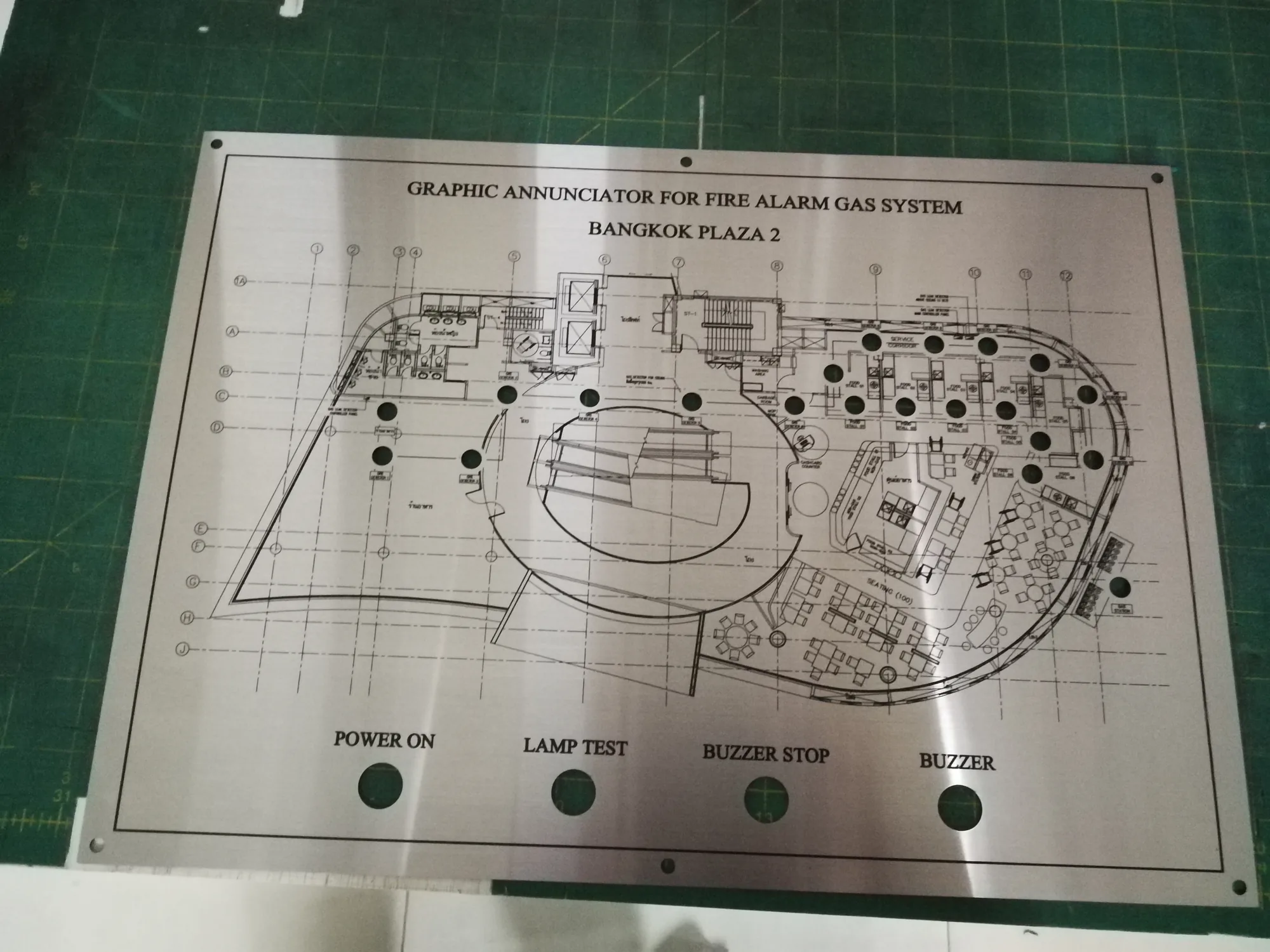

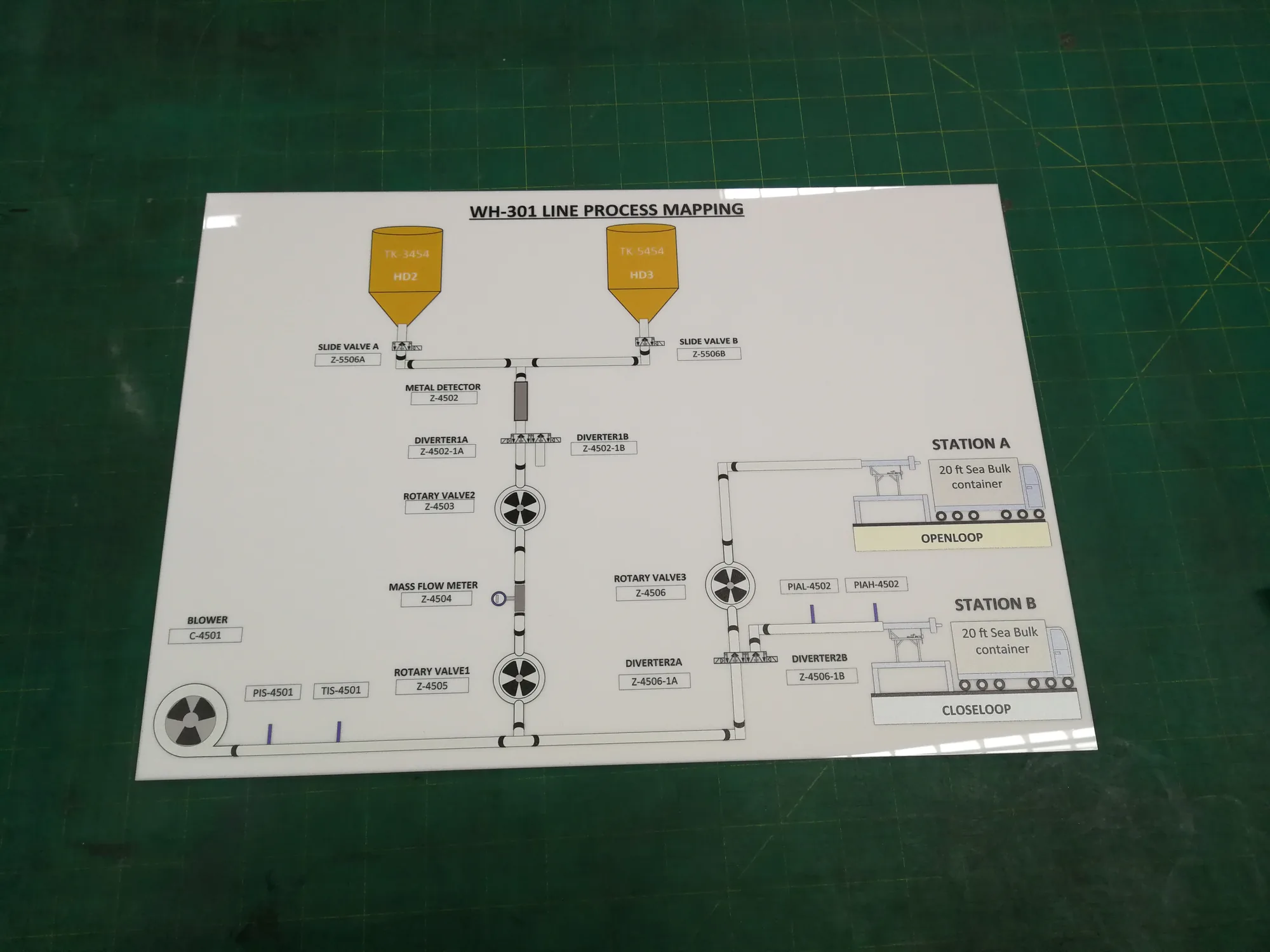

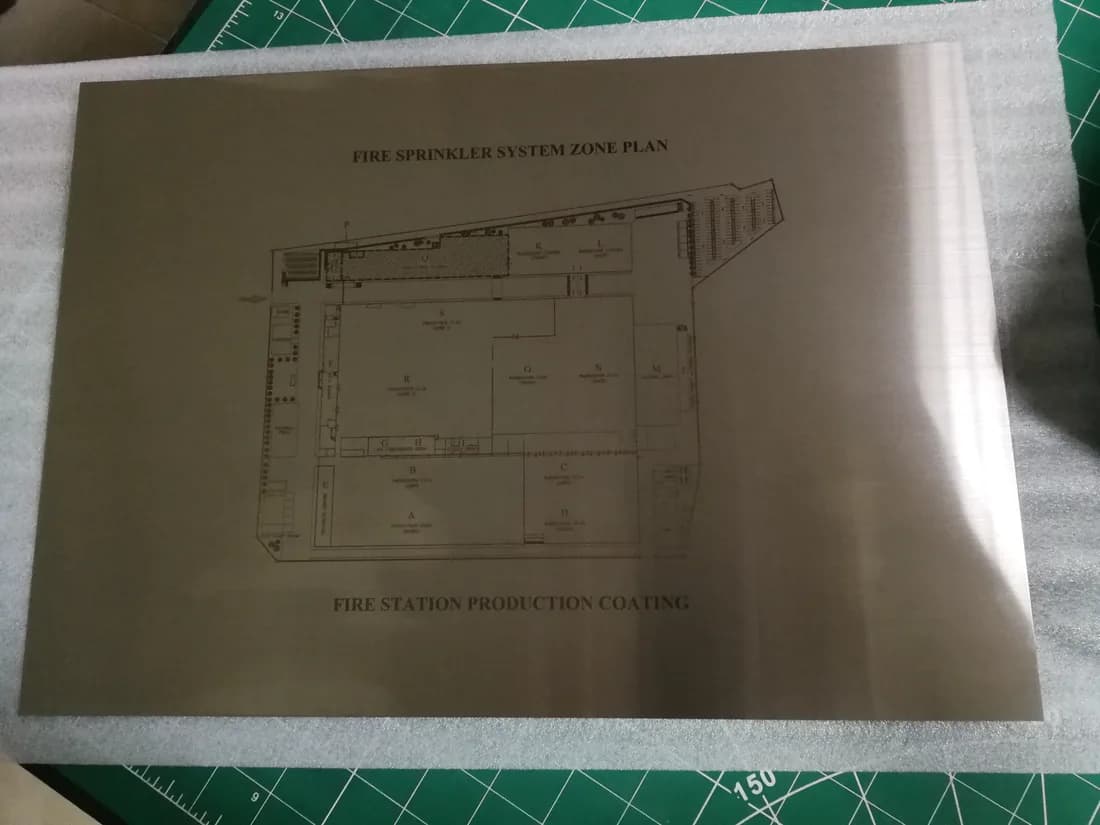

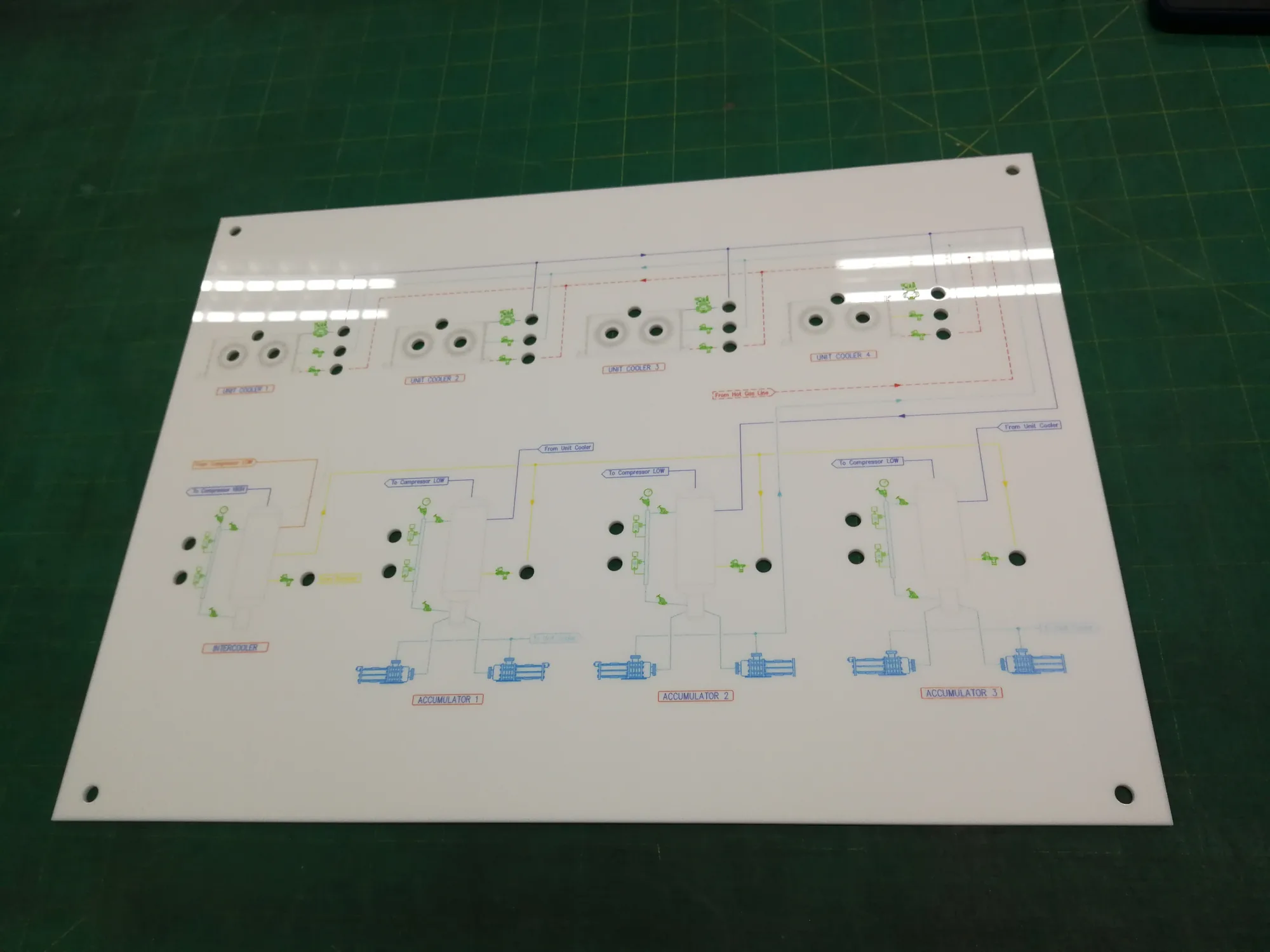

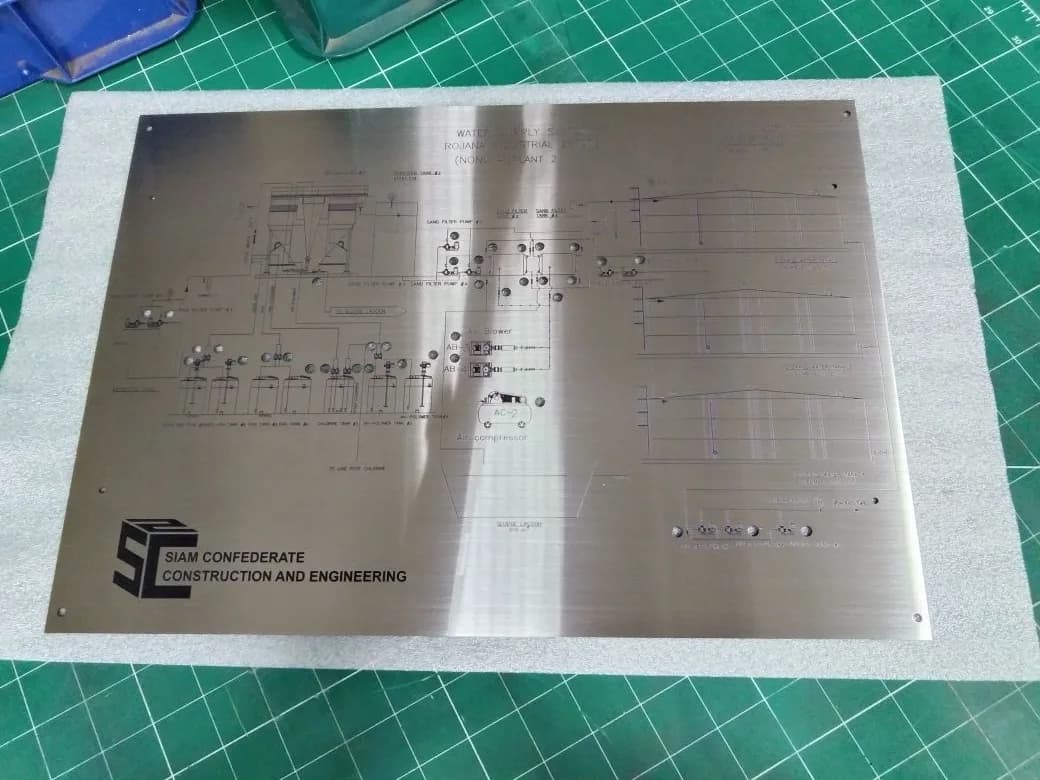

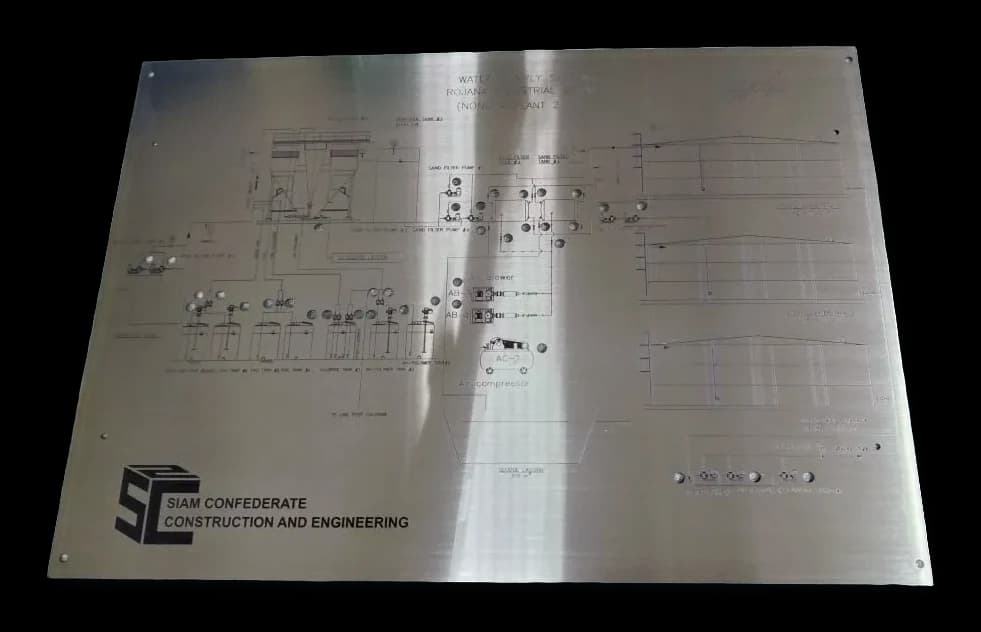

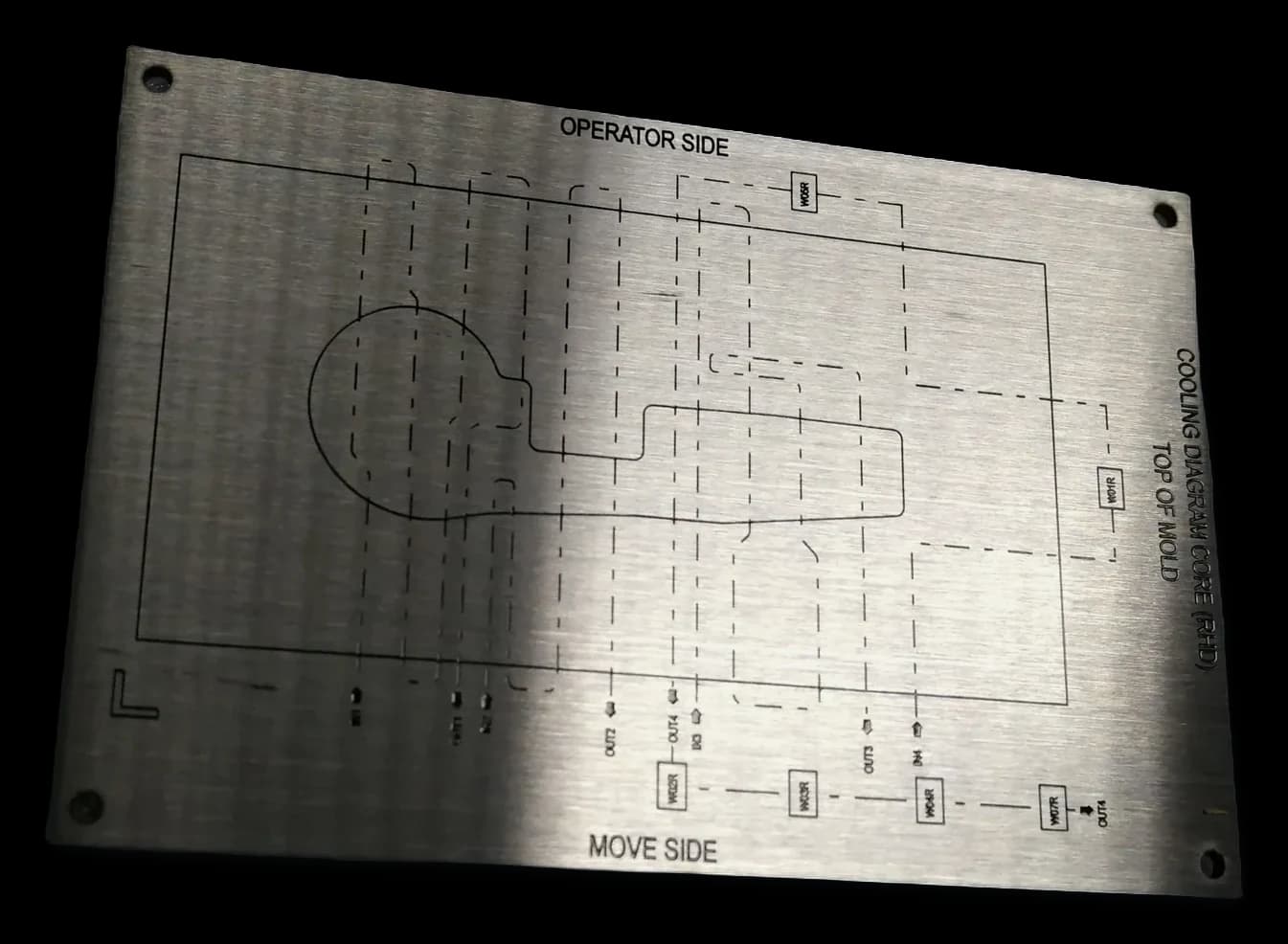

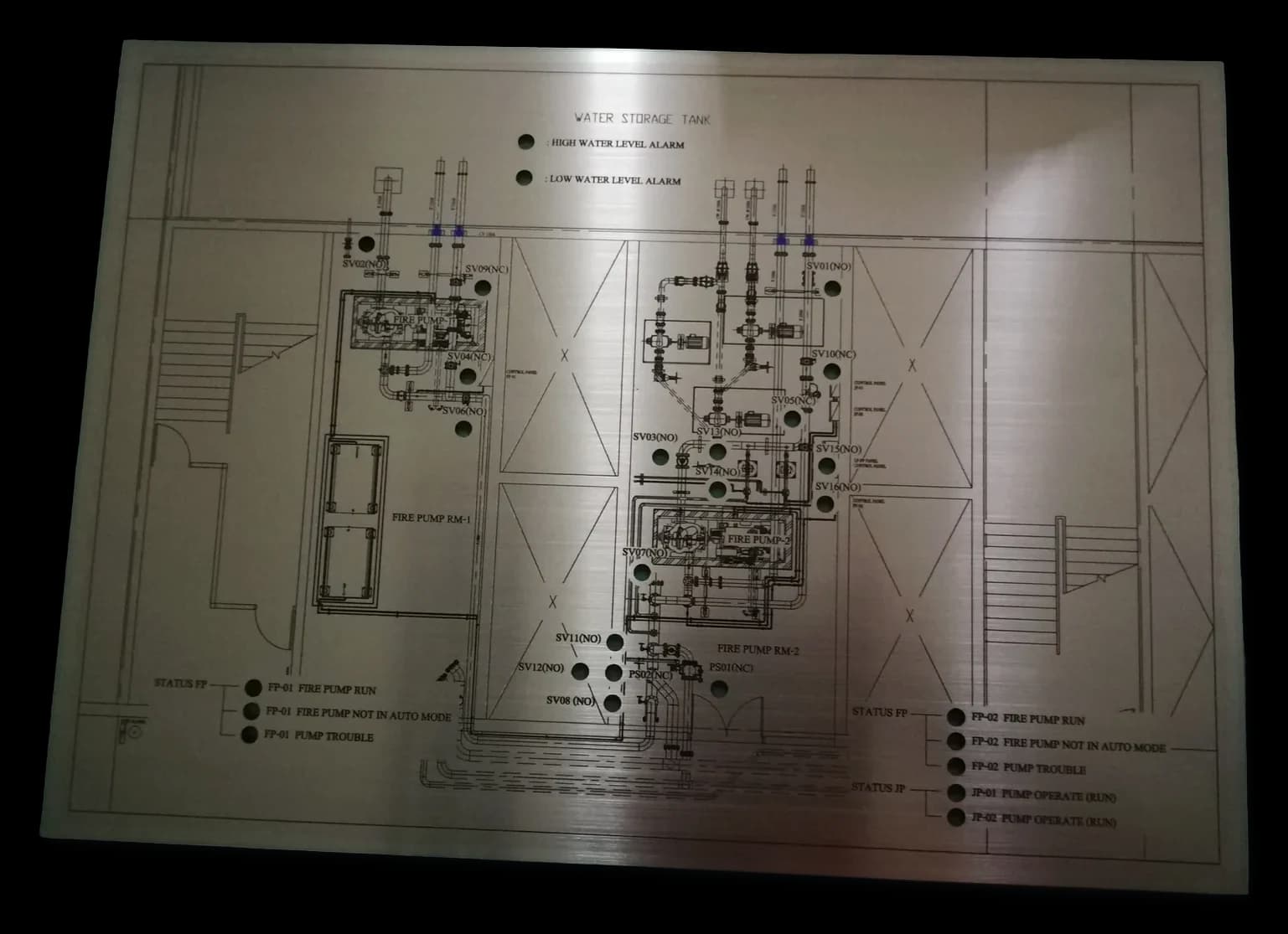

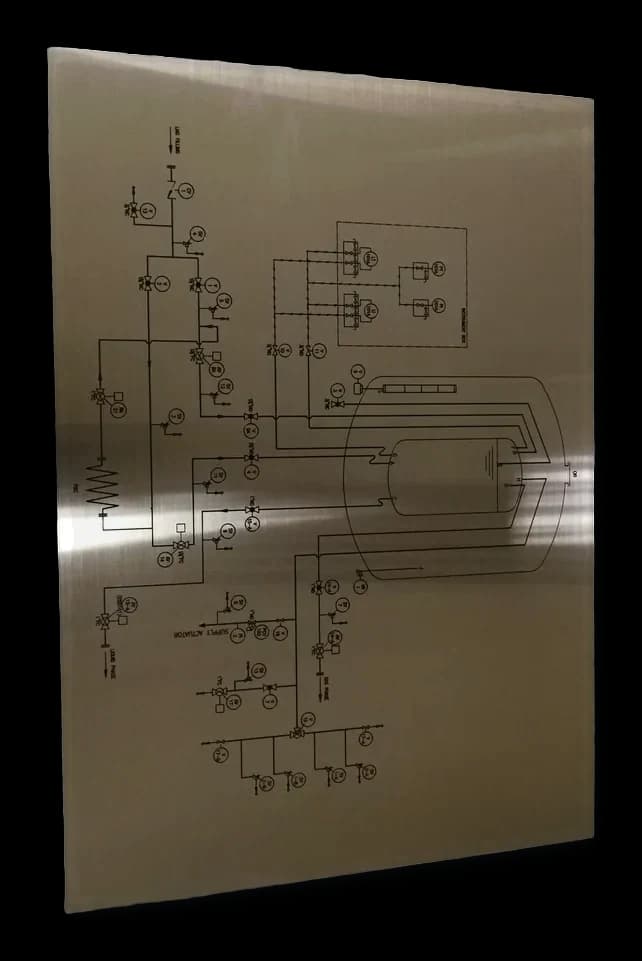

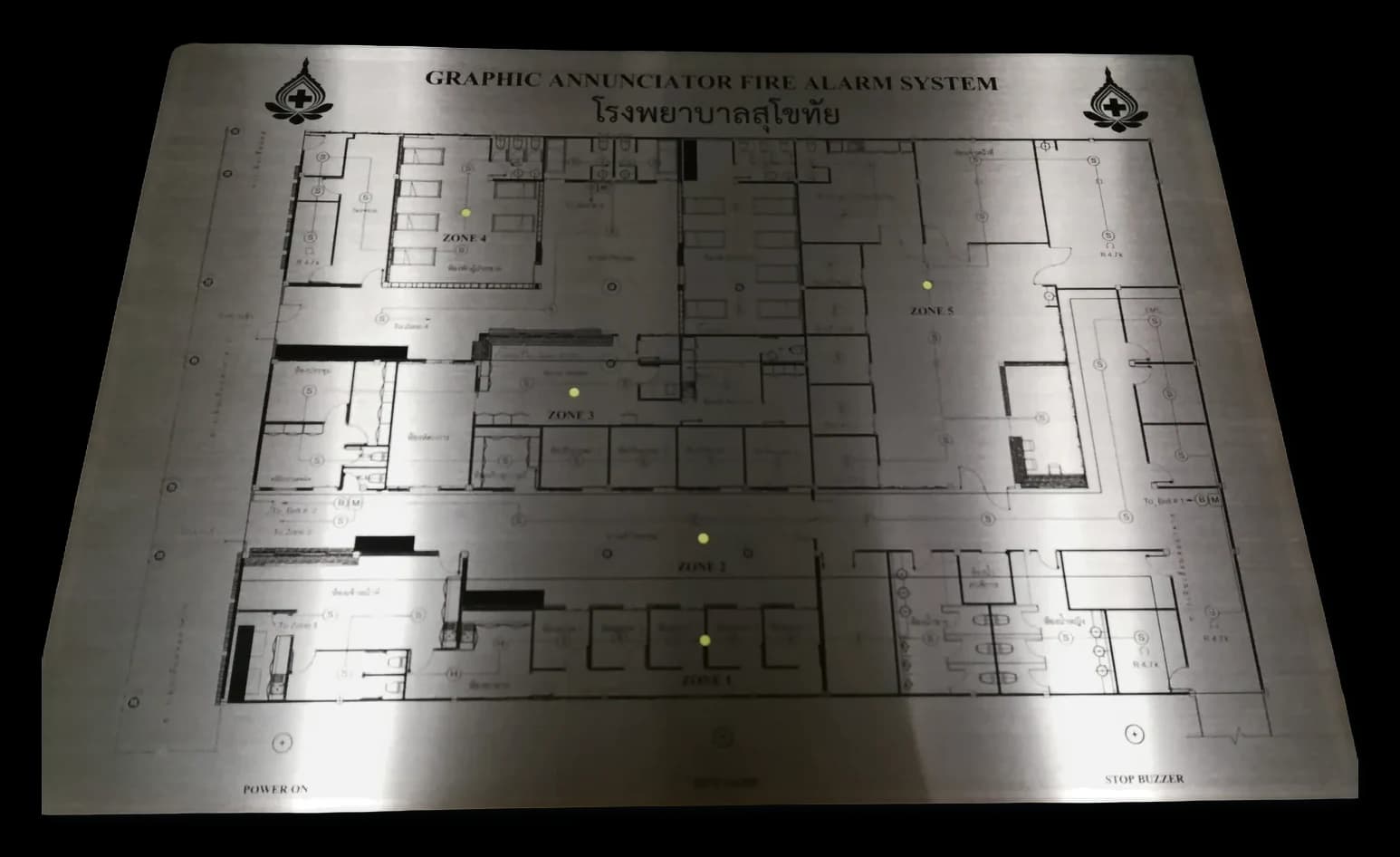

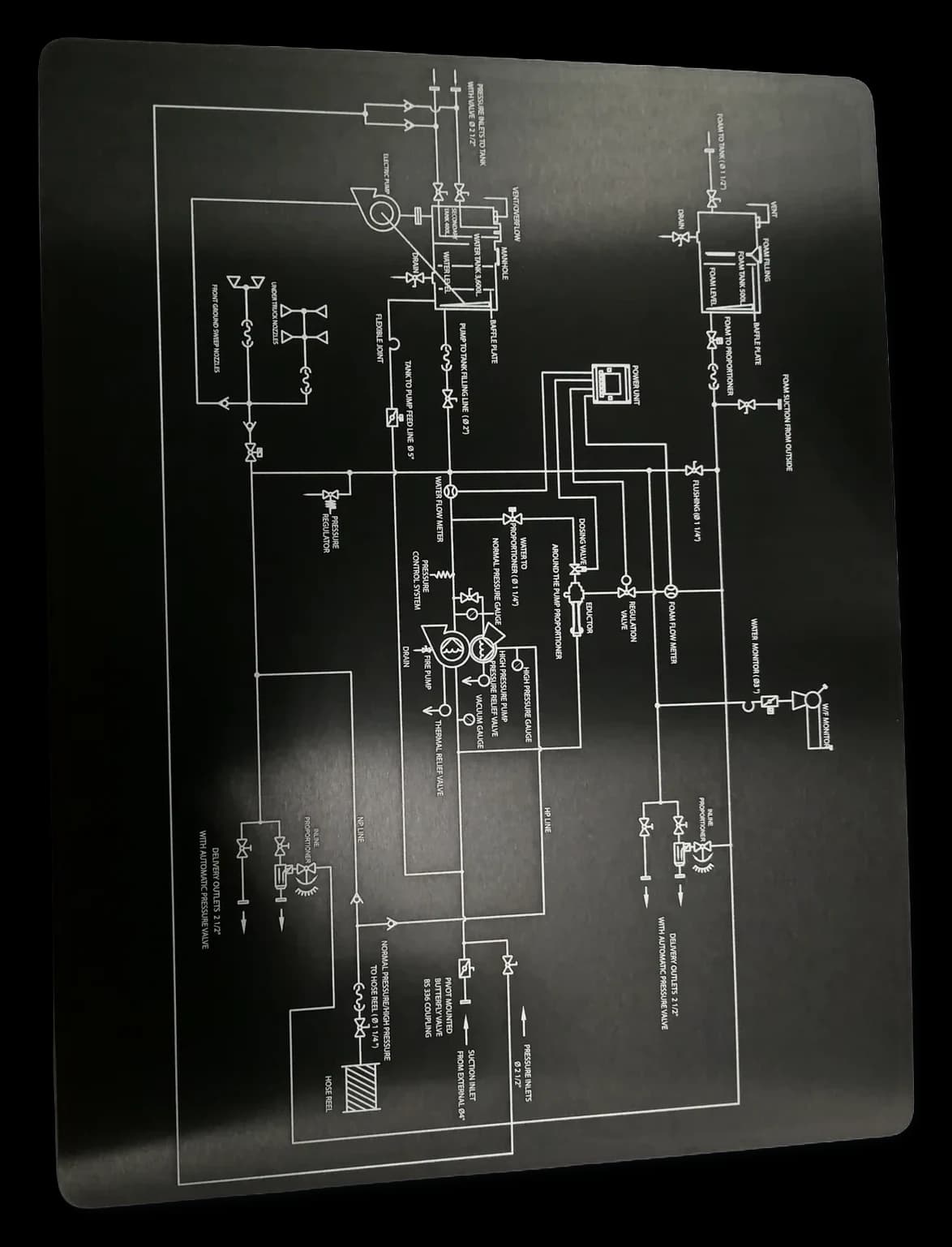

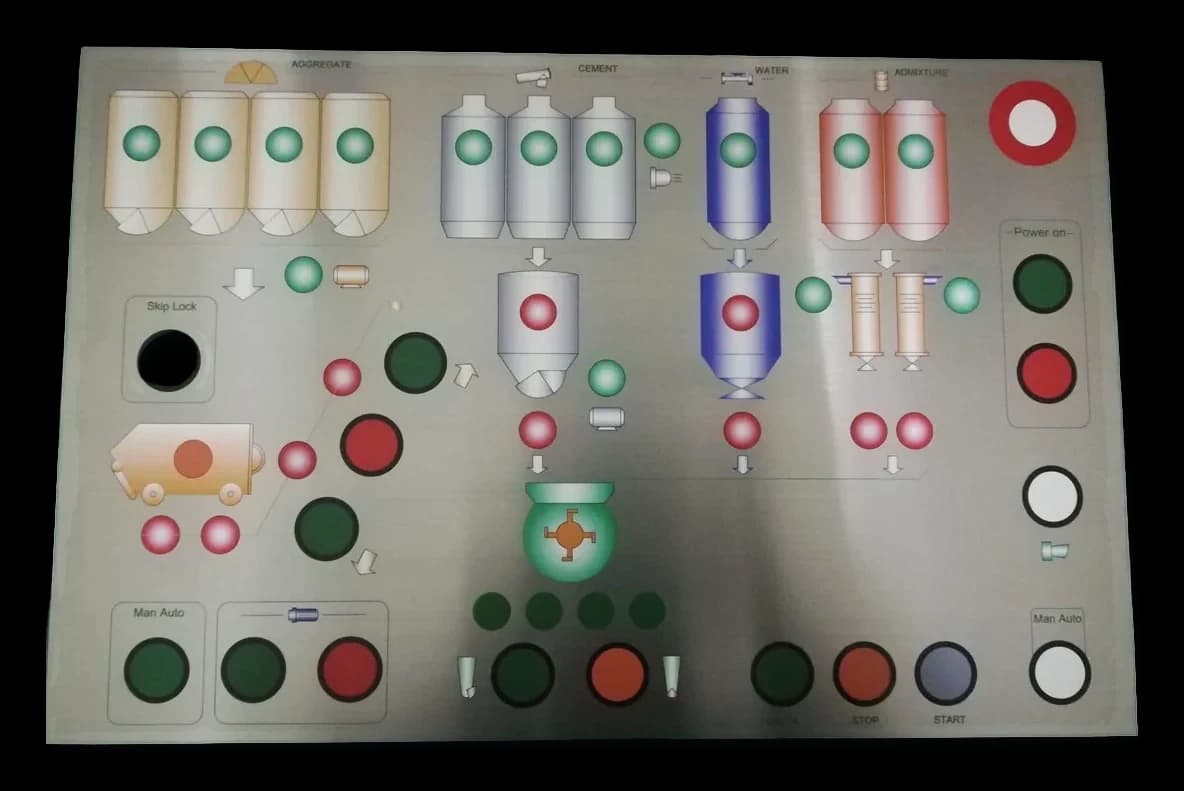

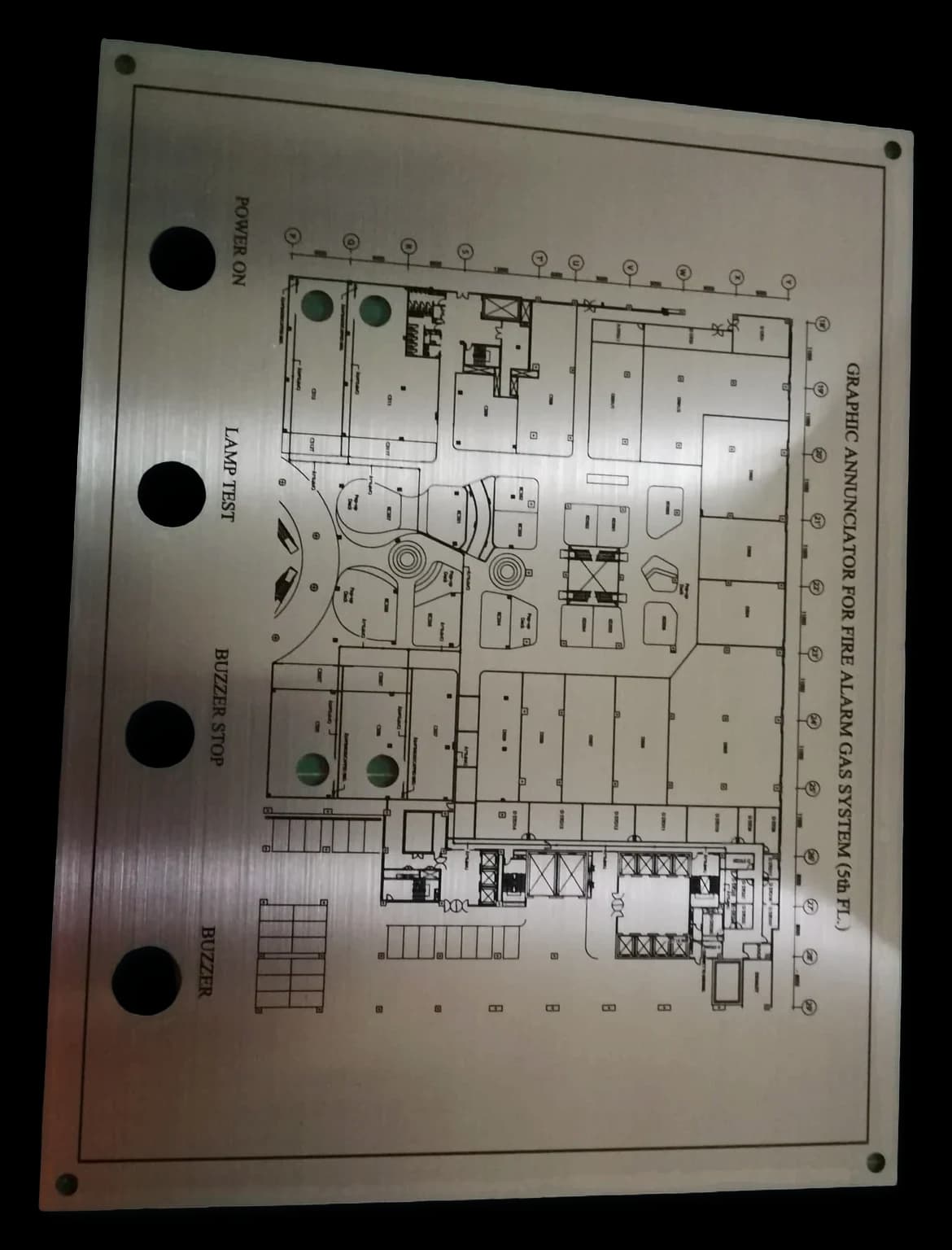

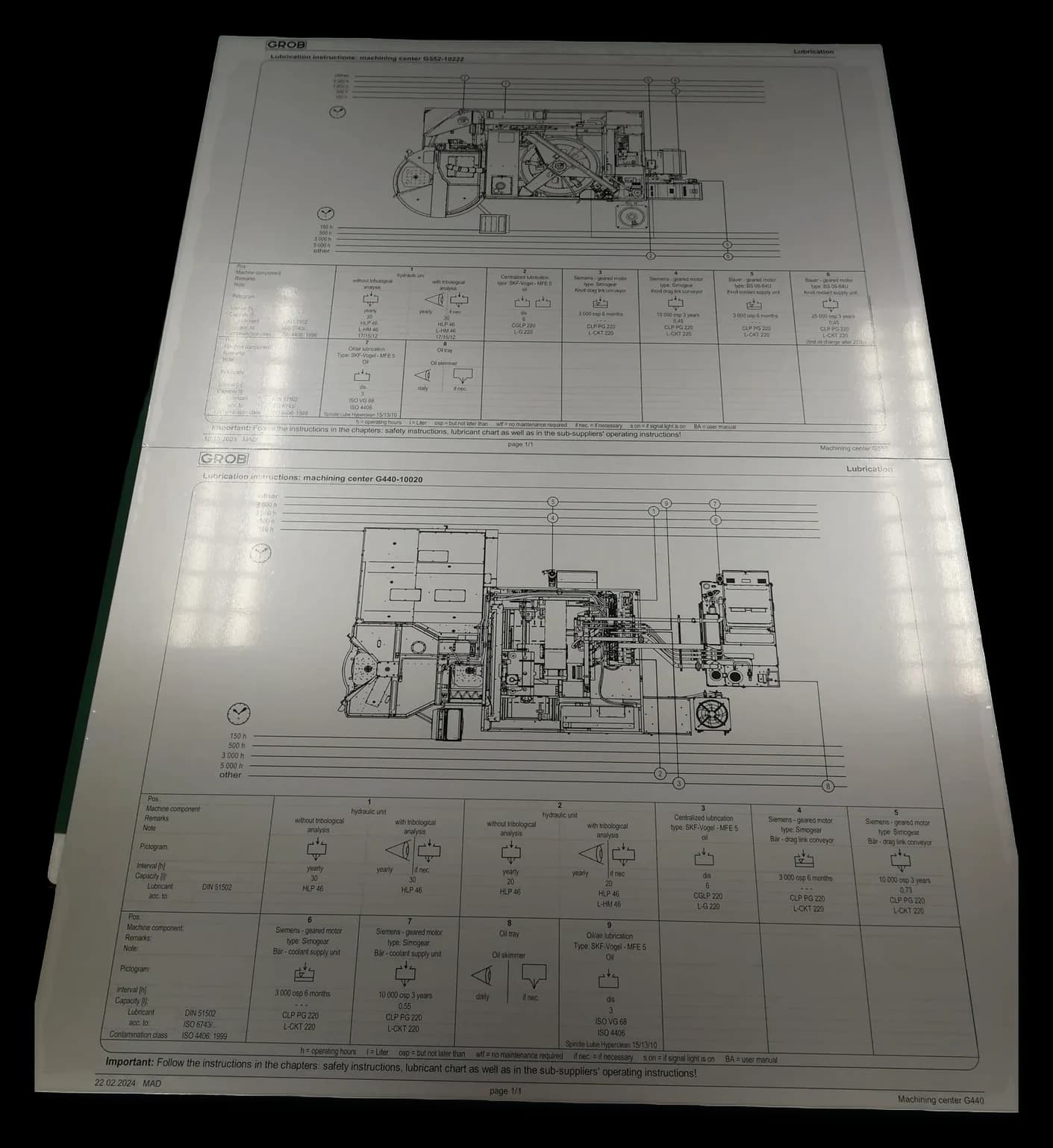

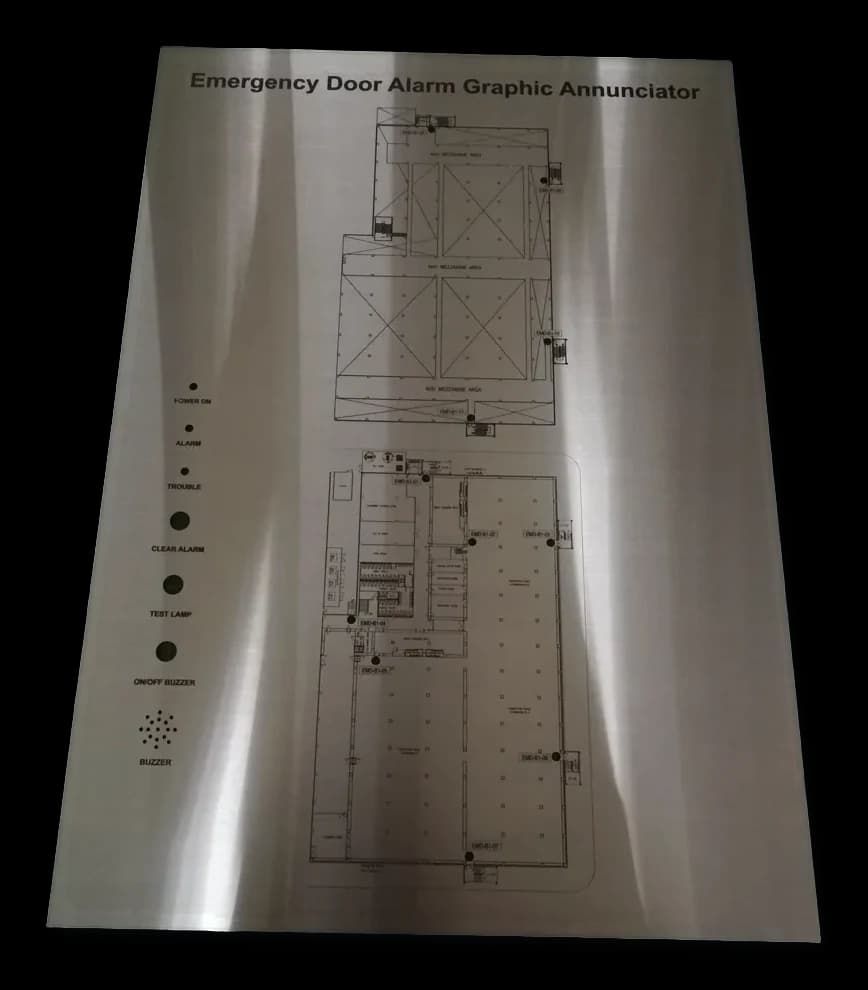

ตัวอย่างงานที่เราผลิต
ดูแบบที่ใกล้เคียงงานของคุณ แล้วส่งรูปพร้อมขนาดและจำนวนมาคุยทาง LINE ได้เลย
อยากรู้ราคางานนี้ ส่งขนาดกับจำนวนมาทางไลน์ได้เลยค่ะ
รู้ราคาภายใน 1 วันทำการ · ไม่จำกัดจำนวน · ยังไม่มีแบบก็ทักมาได้
แผนผัง Mimic Board, Annunciator และ Industrial Diagram Plate แสดงผังระบบไฟฟ้าและการไหลของกระบวนการ เลือกอะคริลิค สแตนเลส อลูมิเนียม หรือ Rowmark และวิธีผลิตให้เหมาะกับแบบ พร้อมช่องเจาะไฟแสดงสถานะและสวิตช์ โดยยืนยันขอบเขตอุปกรณ์ไฟฟ้า การเดินสาย และการติดตั้งกับทีมงานก่อนสั่ง
คุณสมบัติเด่น
- พิมพ์ UV — ทำเส้นสี สัญลักษณ์ และไล่เฉดได้ครบ เหมาะผังที่ซับซ้อน
- กัดกรด — สำหรับผังโลหะที่ต้องอยู่ถาวรหรืออยู่ในสภาพหนัก
- อโนไดซ์ — ทนกว่า UV และทำหลายสีติดกันได้ (เฉพาะอลูมิเนียม)
- เลเซอร์ — ข้อความคมชัด เหมาะผังเล็กหรือป้ายประกอบผัง
- ออกแบบตามไดอะแกรมจริง เจาะช่องไฟแสดงสถานะและสวิตช์ได้
การใช้งานที่เหมาะสม
- ห้องควบคุมและตู้ Annunciator
- แสดงผังระบบไฟฟ้าให้ช่างดูหน้างาน

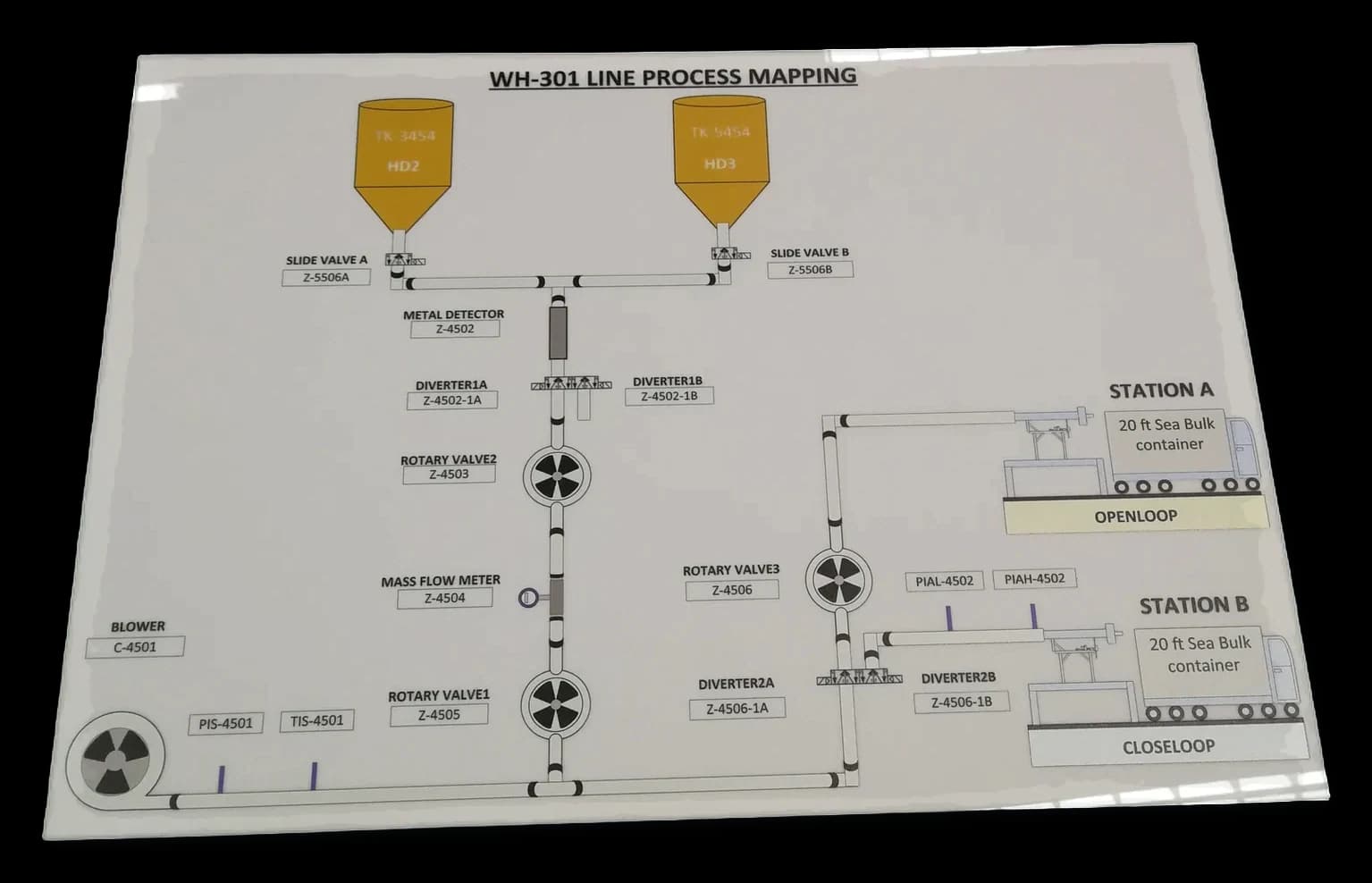

- แสดงการไหลของกระบวนการผลิต

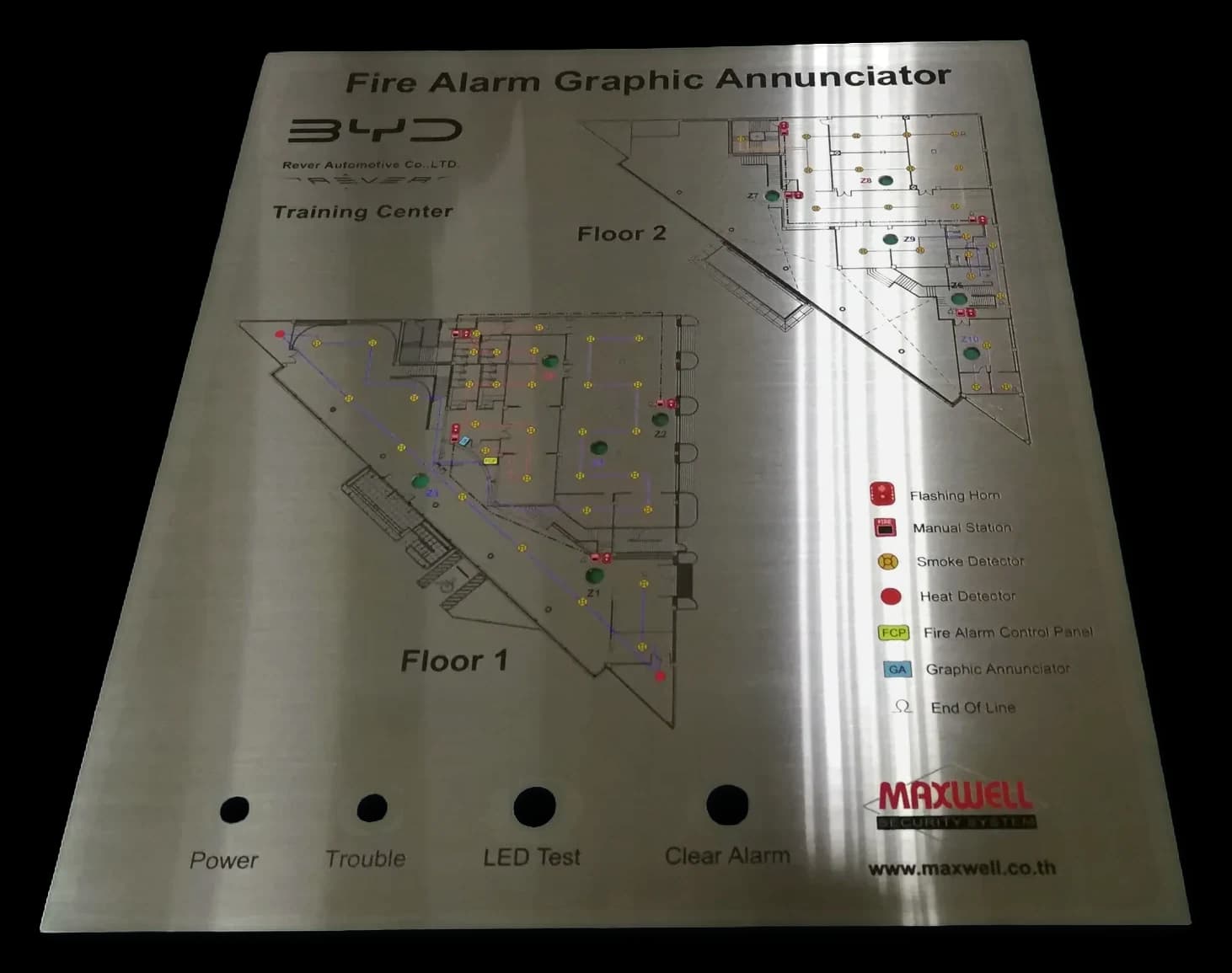

- ผังระบบดับเพลิงและระบบความปลอดภัย

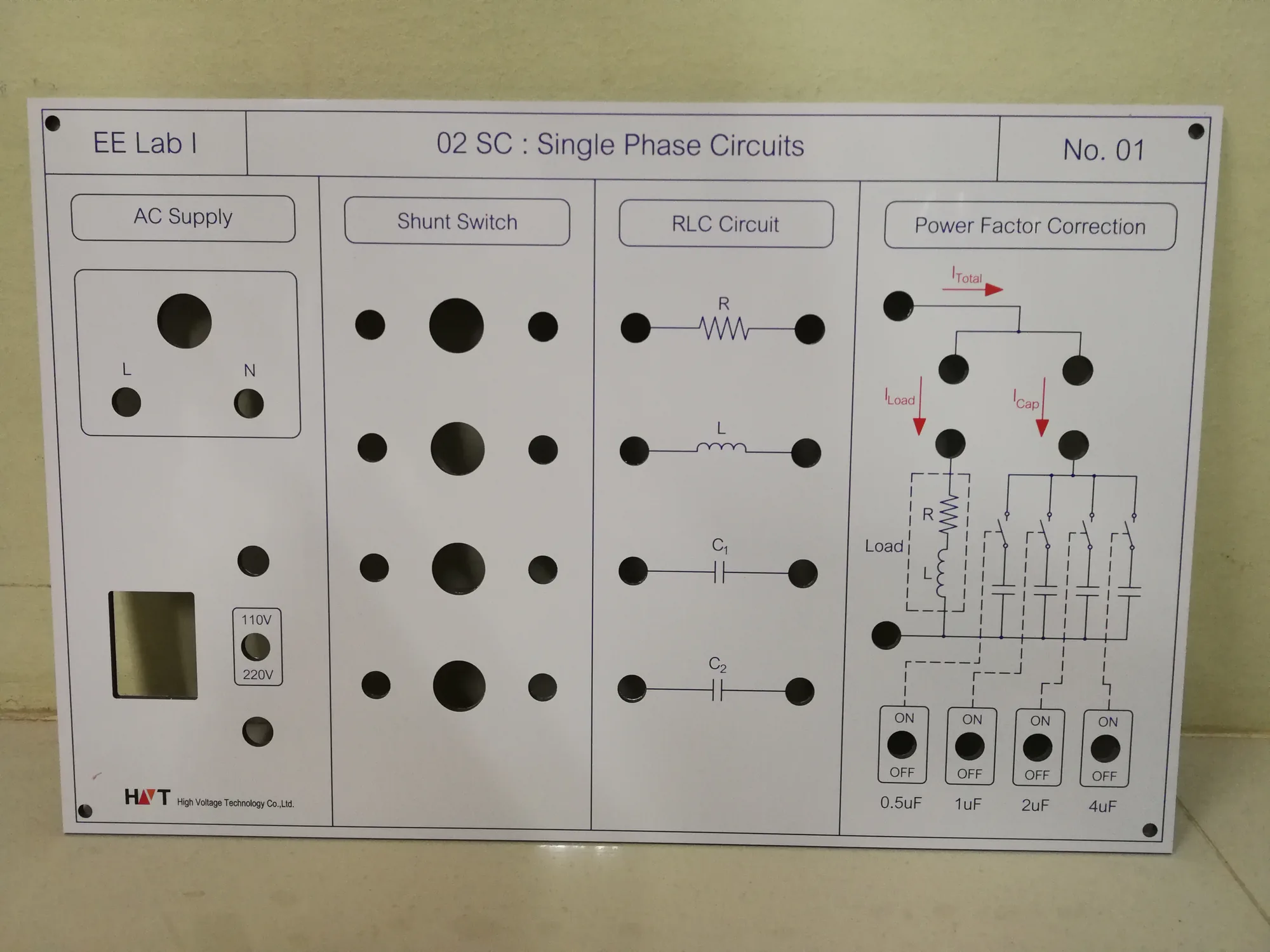

- ห้องปฏิบัติการและงานอบรม
สเปคสินค้า & สั่งผลิต
- วัสดุ
- อะคริลิค / สแตนเลส / อลูมิเนียม / Rowmark
- กระบวนการผลิต
- UV / เลเซอร์ / กัดกรด / อโนไดซ์ (เลือกให้เหมาะกับวัสดุ)
- การติดตั้ง
- เจาะรูยึดสกรูตามแบบ หรือติดกาว 3M เข้าหน้าตู้
- คุณสมบัติ (อะคริลิค)
- ผิวเงา น้ำหนักเบา เลเซอร์เซาะร่องหยอดสีได้
- ขนาดผลิตได้
- สูงสุด ~1,220×2,440 มม. · งานอโนไดซ์ ~600×800 มม. (ขึ้นกับวัสดุและวิธีผลิต ให้ทีมงานยืนยันตามแบบ)
ไม่จำกัดจำนวน — สั่งได้ตั้งแต่ 1 ชิ้น (ยอดสั่งขั้นต่ำ 2,000 บาท) • มีบริการออกแบบให้ • ออกใบกำกับภาษีได้
สอบถามราคา / สั่งผลิตทาง LINEแจ้งขนาด จำนวน และวัสดุที่ต้องการมาทาง LINE ได้เลย — ทีมงานตีราคาให้
ไม่แน่ใจว่าวัสดุหรือกระบวนการไหนเหมาะกับหน้างาน ให้ทีมงานช่วยเลือกได้นะคะ
ส่งรูปหน้างานหรือป้ายเดิมมา · ทีมงานเสนอวัสดุที่เหมาะและส่งแบบให้ยืนยันก่อนผลิต
วัสดุที่เลือกได้
Mimic Board / Annunciator / แผนผังอุตสาหกรรมทำได้ 4 วัสดุ ต่างกันที่ความทนทาน ต้นทุน และภาพลักษณ์ แต่ละแบบด้านล่างระบุความหนาที่ผลิตได้ ผิวสำเร็จที่มีให้เลือก งานที่เหมาะสม และข้อควรระวัง — ไม่แน่ใจว่าหน้างานควรใช้แบบไหน ทักไลน์มาถามทีมงานได้
อะคริลิค
ผิวเงา น้ำหนักเบา เลเซอร์เซาะร่องหยอดสีได้
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 2.0 / 3.0 / 5.0 / 8.0 / 10.0 มม.
- ผิว / สี
- ใส, ขาวขุ่น, ดำเงา, สีอื่นๆ, Mirror เงิน/ทอง
- เหมาะกับ
- หน้าแผงควบคุม, Mimic Board, ป้ายชี้บ่งในร่ม
- ผิวเงา สีสด
- เลเซอร์เซาะร่องแล้วหยอดสีได้
- ดูแลรักษาง่าย น้ำหนักเบา
⚠ ความหนารองรับ 2 - 10 มม.
สแตนเลส 304/316
ทนการกัดกร่อน เลือกเกรดให้เหมาะกับสภาพใช้งาน
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 0.5 / 0.8 / 1.0 / 1.2 / 1.5 / 2.0 / 3.0 / 4.0 / 5.0 มม.
- ผิว / สี
- เงา (Mirror), แฮร์ไลน์ (Hairline), 2B (ด้าน), No.1 (ไม่เรียบ), เคลือบ Ti สีทอง, เคลือบ Ti โรสโกลด์, เคลือบ Ti สีดำ
- เหมาะกับ
- งานอุตสาหกรรม, ป้ายภายนอกอาคาร, ป้ายสเปคเครื่องจักร
- ทนการกัดกร่อน โดยประสิทธิภาพขึ้นกับเกรดและสภาพแวดล้อม
- การดูดติดแม่เหล็กเพียงอย่างเดียวใช้ยืนยันเกรดไม่ได้ ควรตรวจเอกสารวัสดุหรือผลทดสอบที่เหมาะสม
- ความเหมาะสมกับความร้อนและสารเคมีต้องพิจารณาตามสภาวะใช้งาน
⚠ พื้นผิวเงา (Mirror) เกิดรอยนิ้วมือง่ายกว่าแฮร์ไลน์
อลูมิเนียม
น้ำหนักเบา ต้นทุนต่ำ เหมาะงานเลเซอร์
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 0.5 / 1.0 / 1.2 / 1.5 / 2.0 / 3.0 มม.
- ผิว / สี
- ผิวธรรมชาติ (เงิน / ขัดเงา)
- เหมาะกับ
- ป้ายเครื่องจักร, ป้ายซีเรียล, สวิตช์ควบคุม, บาร์โค้ด
- น้ำหนักเบา ต้นทุนต่ำกว่าโลหะอื่น
- อโนไดซ์ย้อมสีลงเนื้อโลหะได้ ทนทาน
- เหมาะกับงานเลเซอร์มาร์คกิ้ง ความละเอียดสูง
Rowmark (Traffolyte)
พลาสติก 2 สี ฉนวนไฟฟ้า น้ำหนักเบา
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 1.2 / 1.5 มม.
- ผิว / สี
- ขาว-ดำ, ดำ-ขาว, แดง-ขาว, เหลือง-ดำ, Hairline เงิน/ทอง
- เหมาะกับ
- ตู้คอนโทรลไฟฟ้า (MDB), แท็กแขวน, Push Button Tags
- พลาสติก 2 ชั้น 2 สี เลเซอร์เซาะให้เห็นสีชั้นใน
- เป็นฉนวนไฟฟ้า ปลอดภัยกับงานตู้คอนโทรล
- น้ำหนักเบา ติดตั้งง่าย
⚠ ความหนามาตรฐาน 1.2 - 1.5 มม.
แต่ละกระบวนการทำอะไรได้บ้าง
Mimic Board / Annunciator / แผนผังอุตสาหกรรมทำได้ 4 กระบวนการ และกระบวนการเป็นตัวกำหนดว่าทำอะไรได้ — ไล่เฉดสีได้เฉพาะงานพิมพ์ UV ส่วนงานรันหมายเลขไม่ซ้ำทำได้ทั้งกัดกรดและเลเซอร์ แต่เลเซอร์เร็วกว่าเพราะไม่ต้องทำแบบใหม่ทุกชุด ไม่แน่ใจว่างานของคุณควรใช้แบบไหน ส่งแบบหรือรูปป้ายเดิมมาทางไลน์ ทีมงานช่วยเลือกให้
พิมพ์ UV (UV Printing)
- พิมพ์เต็มสี ทำเส้นสี สัญลักษณ์ และไล่เฉดสีได้
- ทำแผ่นใหญ่ได้ถึง 1220×2440 มม.
- ต้นทุนดีที่สุดสำหรับผังที่มีสีเยอะ
- เหมาะงานในร่ม ไม่ทนน้ำยาและความร้อนสูง
งานกัดกรด (เฉพาะผังโลหะ)
- ทนที่สุด ร่องอ่านออกแม้สีในร่องสึก
- เหมาะผังที่ต้องอยู่นานหรืออยู่ในสภาพหนัก
- ทำได้เฉพาะสแตนเลสและอลูมิเนียม
- ลงหลายสีติดกันไม่ได้ ต้องมีขอบโลหะกั้น — เป็นข้อจำกัดใหญ่กับงานผัง

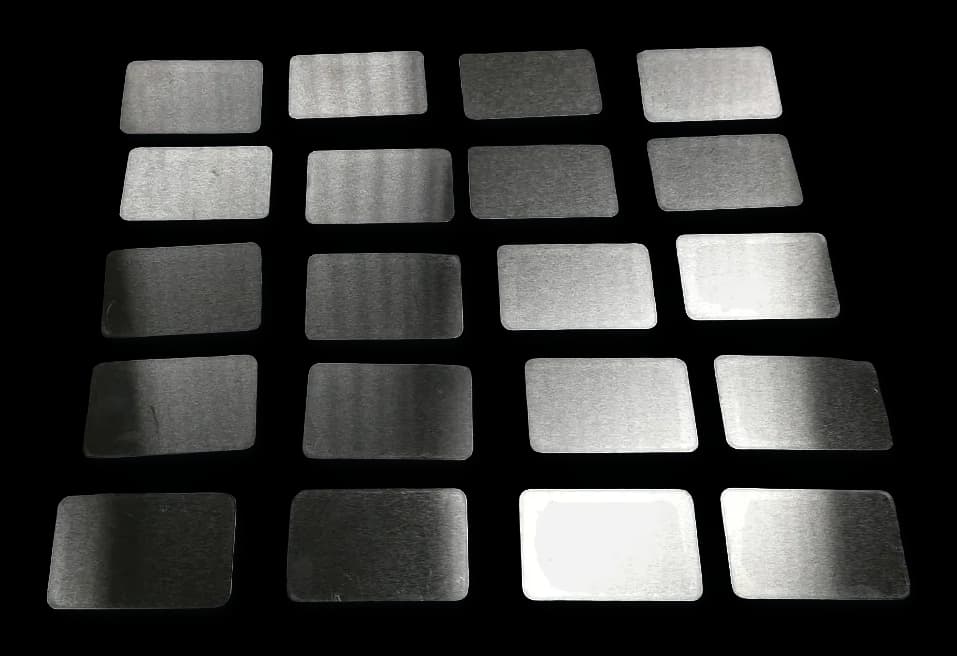

อโนไดซ์ (Anodizing)
- ทำได้เฉพาะผังอลูมิเนียม
- ทนกว่างานพิมพ์ UV มาก ผิวกันรอย
- ทำหลายสีติดกันได้ ~3 สี / วางห่างกันได้ ~4 สี
- สีมาตรฐานสูงสุด ~600×800 มม. (สีดำถึงเต็มแผ่น)

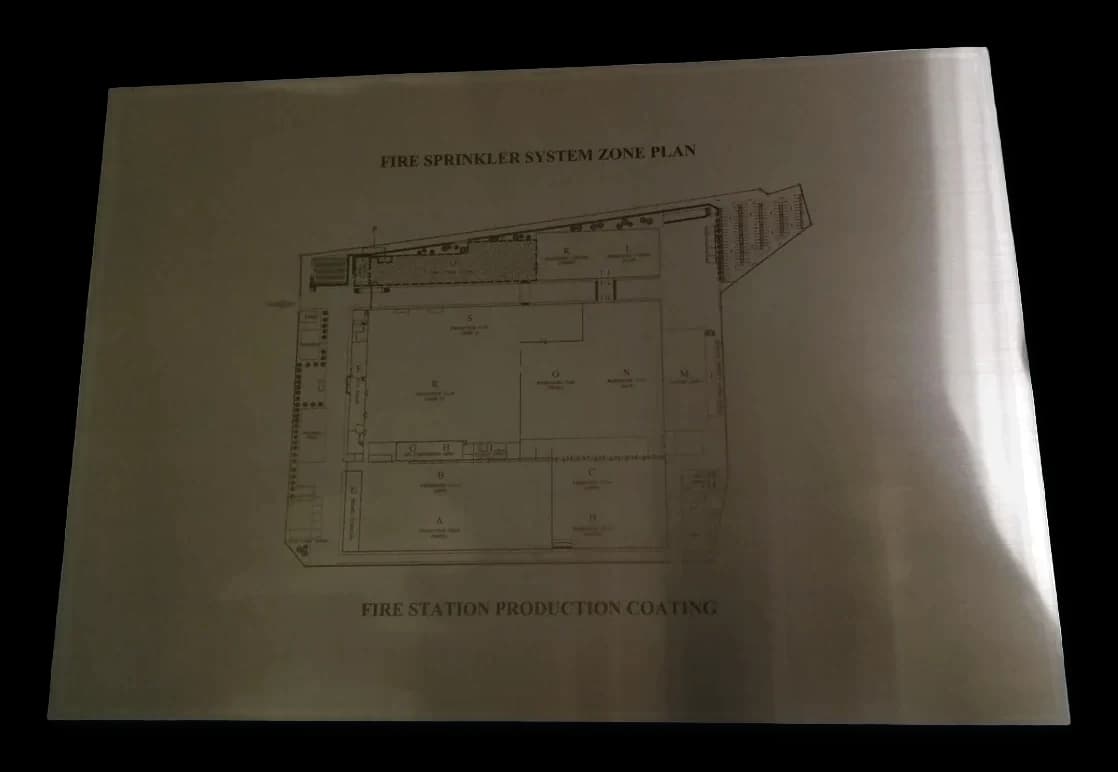

เลเซอร์มาร์คกิ้ง (Laser Marking)
- ข้อความและเส้นคมชัด ผิวเรียบ
- เหมาะผังขนาดเล็กหรือป้ายประกอบผัง
- ทำได้ 3 โทน ทำผังหลายสีไม่ได้
- จำกัดขนาดสูงสุด 30×30 ซม.
อะไรทำให้ราคาMimic Board / Annunciator / แผนผังอุตสาหกรรมขึ้นหรือลง
ราคาคิดตามงานจริงทุกครั้ง ห้าเรื่องนี้คือสิ่งที่กำหนดราคามากที่สุด
- ขนาดป้ายใหญ่ใช้วัสดุและเวลาเครื่องมากขึ้น
- จำนวนค่าเปิดงานแบ่งกันหลายแผ่น สั่งมากราคาต่อแผ่นจึงลดลง
- วัสดุและความหนาสแตนเลสและทองเหลืองแพงกว่าอลูมิเนียมและพลาสติก
- กระบวนการและจำนวนสีเลเซอร์เร็วที่สุด กัดกรดลงสีและอโนไดซ์มีขั้นตอนมากกว่า
- งานแบบข้อความบรรทัดเดียวจัดหน้าให้ฟรี งานเขียนแบบใหม่ทั้งชุดมีค่าเขียนแบบ แจ้งก่อนเสมอ
ได้ราคาเร็วที่สุด ส่ง 3 อย่างนี้มาทางไลน์
- 1. จำนวนที่ต้องการ
- 2. ขนาด (กว้าง × สูง) หรือรูปป้ายเดิม
- 3. วัสดุ — ไม่แน่ใจ บอกว่าป้ายติดที่ไหนก็พอ
สั่งซ้ำแบบเดิม
แจ้งเลขงานเดิมหรือส่งรูปป้ายที่เคยสั่งมาทางไลน์ ทีมงานผลิตซ้ำตามแบบเดิมได้ ไม่ต้องเริ่มอธิบายใหม่
คู่มือเลือกและสั่งผลิต
เรื่องที่ลูกค้าถามบ่อยที่สุดก่อนสั่งผลิตMimic Board / Annunciator / แผนผังอุตสาหกรรม — เขียนจากงานที่เราทำจริง ไม่ใช่ข้อมูลทั่วไป
สำหรับผู้รับเหมาระบบและผู้ประกอบตู้ (OEM)
ผู้รับเหมาระบบไฟฟ้า ระบบดับเพลิง และผู้ประกอบตู้คอนโทรลสั่งแผ่นผังกับเราเป็นประจำ เพราะแผ่นผังเป็นงานเฉพาะที่ต้องใช้เครื่องจักรอีกแบบ เราผลิตเฉพาะตัวแผ่นตามแบบ CAD หรือแบบที่คุณส่งมา เจาะช่องไฟแสดงสถานะ ปุ่ม และรูยึดตรงตำแหน่ง ส่วนการเดินสาย ต่อไฟ และติดตั้งเป็นงานของทีมคุณ งานโครงการที่มีหลายตู้ หรือต้องทำซ้ำแบบเดิมในโครงการถัดไป ส่งแบบชุดเดิมมาได้เลย ทีมงานเก็บแบบไว้ทำซ้ำให้ตรงกันทุกครั้ง
Mimic Board และ Annunciator ช่วยงานเดินระบบอย่างไร
Mimic Board คือแผ่นแสดงผังระบบไฟฟ้าหรือกระบวนการผลิตบนหน้าตู้หรือผนังห้องควบคุม ช่วยให้ผู้ควบคุมเห็นภาพรวมการไหลของระบบ ตำแหน่งวาล์ว ปั๊ม หรือเบรกเกอร์ได้ในพริบตา เมื่อรวมกับช่องไฟแสดงสถานะ (Annunciator) จะบอกได้ทันทีว่าจุดไหนทำงาน ผิดปกติ หรือแจ้งเตือน เหมาะกับห้องควบคุม โรงงาน และระบบสาธารณูปโภคที่ต้องเฝ้าดูหลายจุดพร้อมกัน
เลือกวัสดุและงานพิมพ์สำหรับแผนผังระบบ

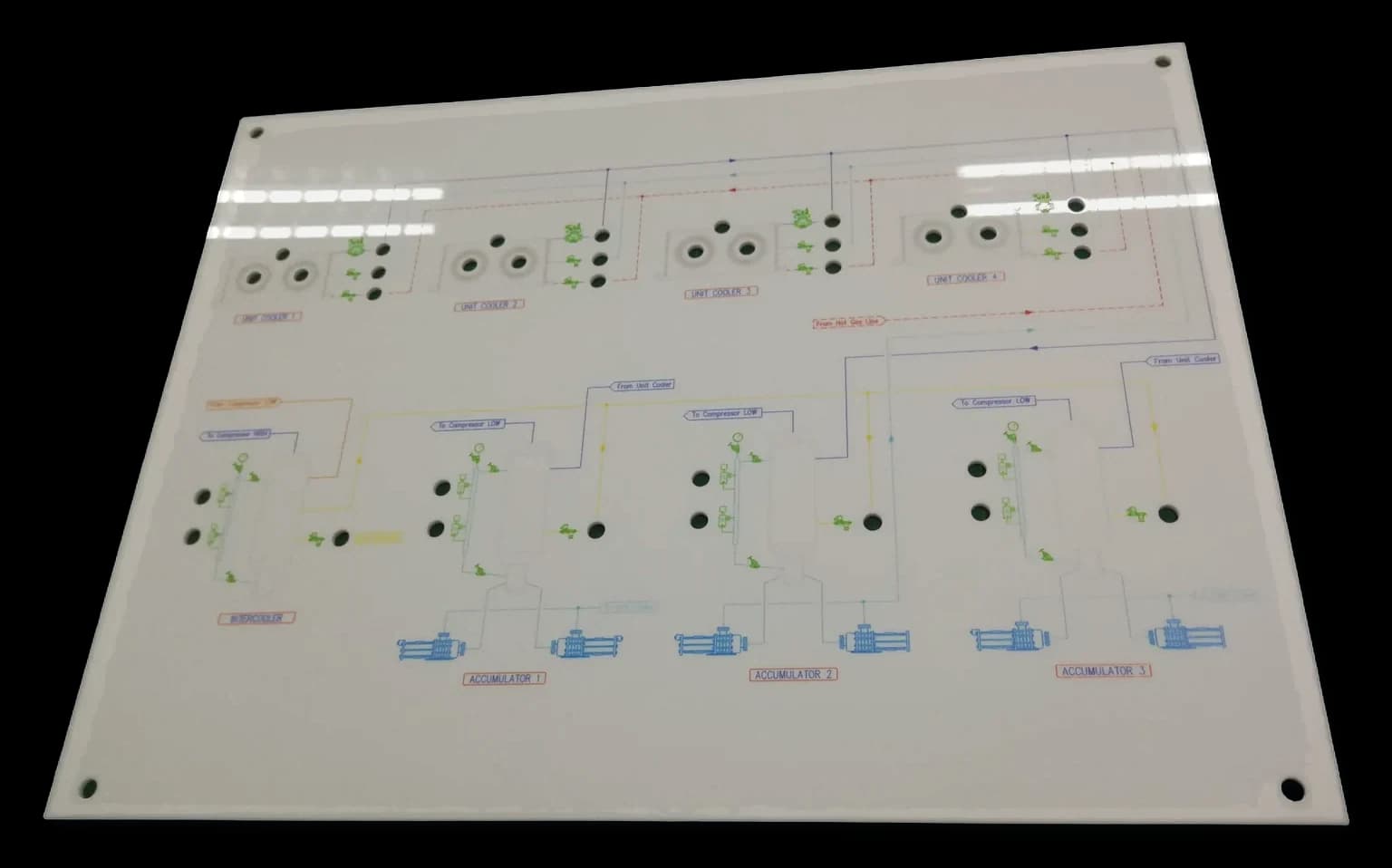

อะคริลิคพิมพ์ UV เป็นตัวเลือกยอดนิยมสำหรับ Mimic Board เพราะพิมพ์เส้นผังและสีได้ครบในแผ่นเดียว เจาะช่องไฟและสวิตช์ได้ง่าย ส่วนสแตนเลสหรือ Rowmark เลือกเมื่อต้องการความแข็งแรงหรืออยู่ในสภาพแวดล้อมที่หนักกว่า งานผังที่มีหลายสีและรายละเอียดมากแนะนำ UV เพราะคุมสีและความคมได้ดี
ออกแบบตามไดอะแกรมจริงและเจาะช่องอุปกรณ์
เราผลิตจากไดอะแกรมระบบที่คุณส่งมา ไม่ว่าจะเป็นผังไฟฟ้า ผัง P&ID หรือผังกระบวนการ แล้ววางตำแหน่งช่องไฟแสดงสถานะ สวิตช์ และมิเตอร์ให้ตรงกับอุปกรณ์จริง หากยังไม่มีไฟล์พร้อมผลิต ส่งแบบร่างหรือผังเดิมมา ทีมงานช่วยจัดวางให้อ่านง่ายและผลิตได้
