แผนผังทางหนีไฟ ป้ายผังหนีไฟประจำชั้น
ผังหนีไฟประจำชั้น พร้อมจุดยืนและเส้นทางออก
ชื่อเรียกอื่น: ป้ายทางหนีไฟ · fire escape floor plan · evacuation plan sign
- วัสดุ
- อลูมิเนียม · อะคริลิค · สแตนเลส 304/316
- กระบวนการ
- พิมพ์ UV · อโนไดซ์ · งานกัดกรด
- ความหนา
- อลูมิเนียม มาตรฐาน 1.0 มม. · วัสดุอื่นดูรายละเอียดด้านล่าง
- ระยะเวลาผลิต
- 2–5 วันทำการ (พิมพ์ UV) · งานเร่งทักไลน์เช็คคิว
- ผิวสำเร็จ (อลูมิเนียม)
- ผิวธรรมชาติ (เงิน / ขัดเงา)
ตัวอย่างงานที่เราผลิต
ดูแบบที่ใกล้เคียงงานของคุณ แล้วส่งรูปพร้อมขนาดและจำนวนมาคุยทาง LINE ได้เลย
อยากรู้ราคางานนี้ ส่งขนาดกับจำนวนมาทางไลน์ได้เลยค่ะ
รู้ราคาภายใน 1 วันทำการ · ไม่จำกัดจำนวน · ยังไม่มีแบบก็ทักมาได้

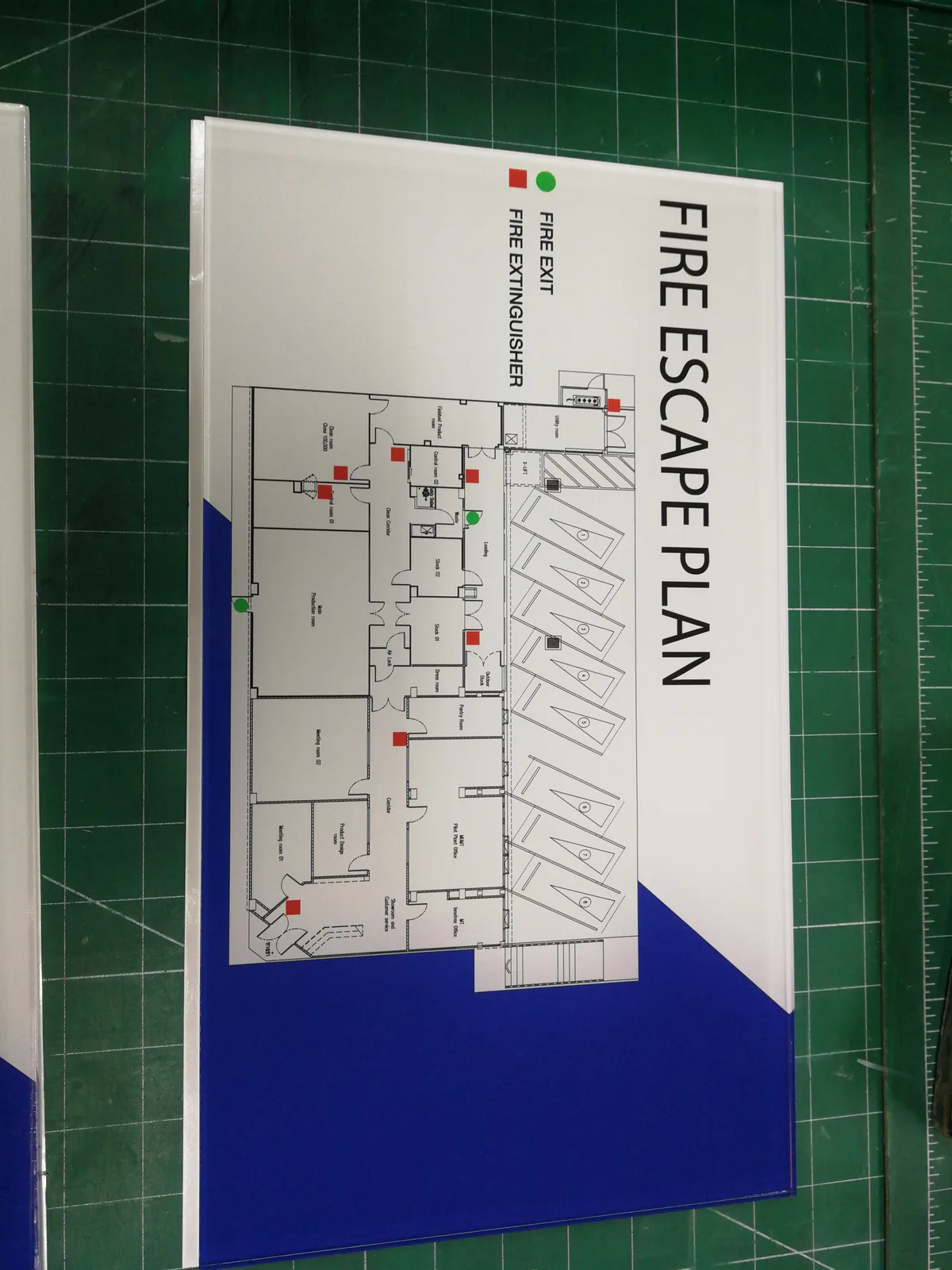

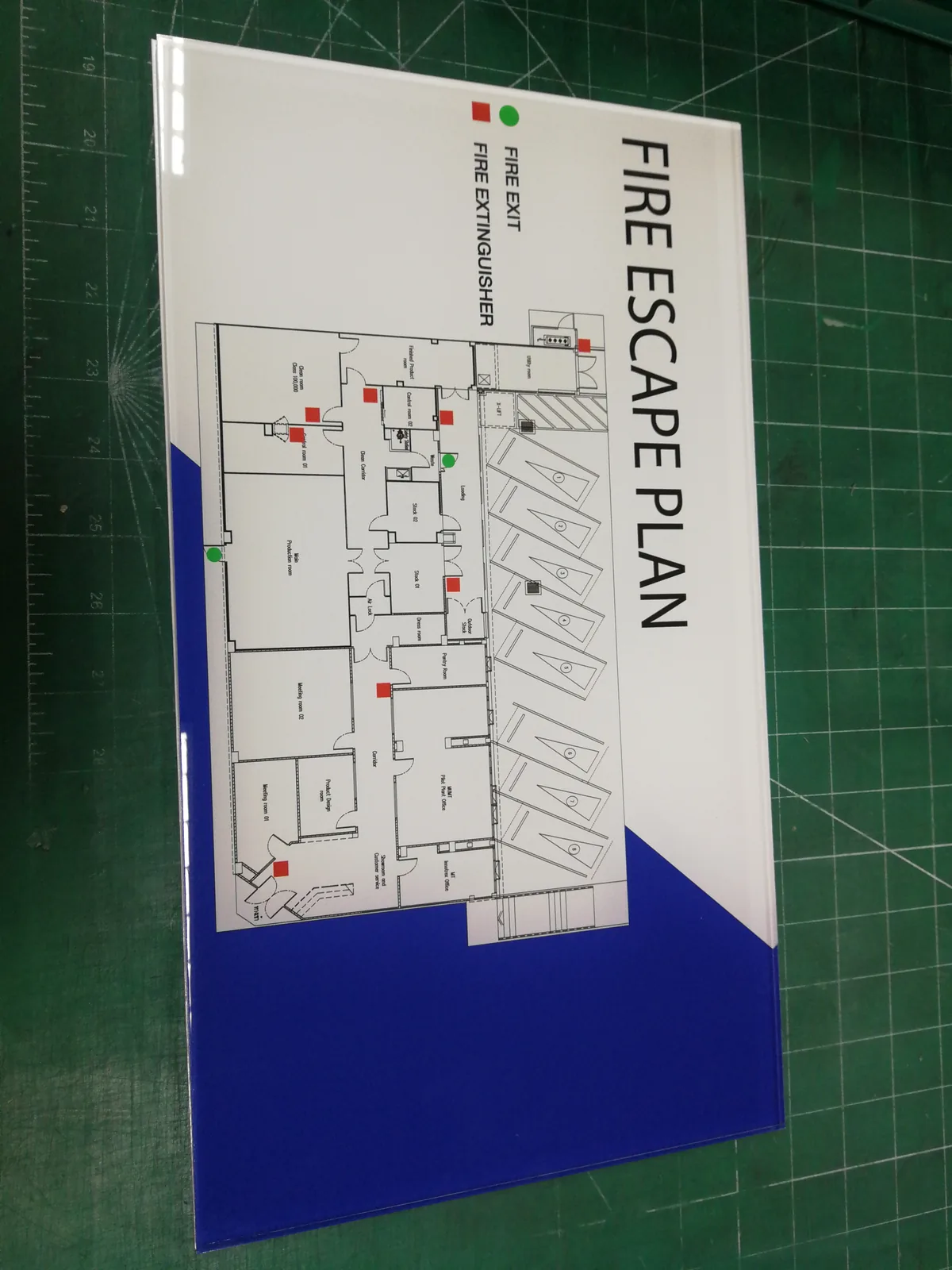

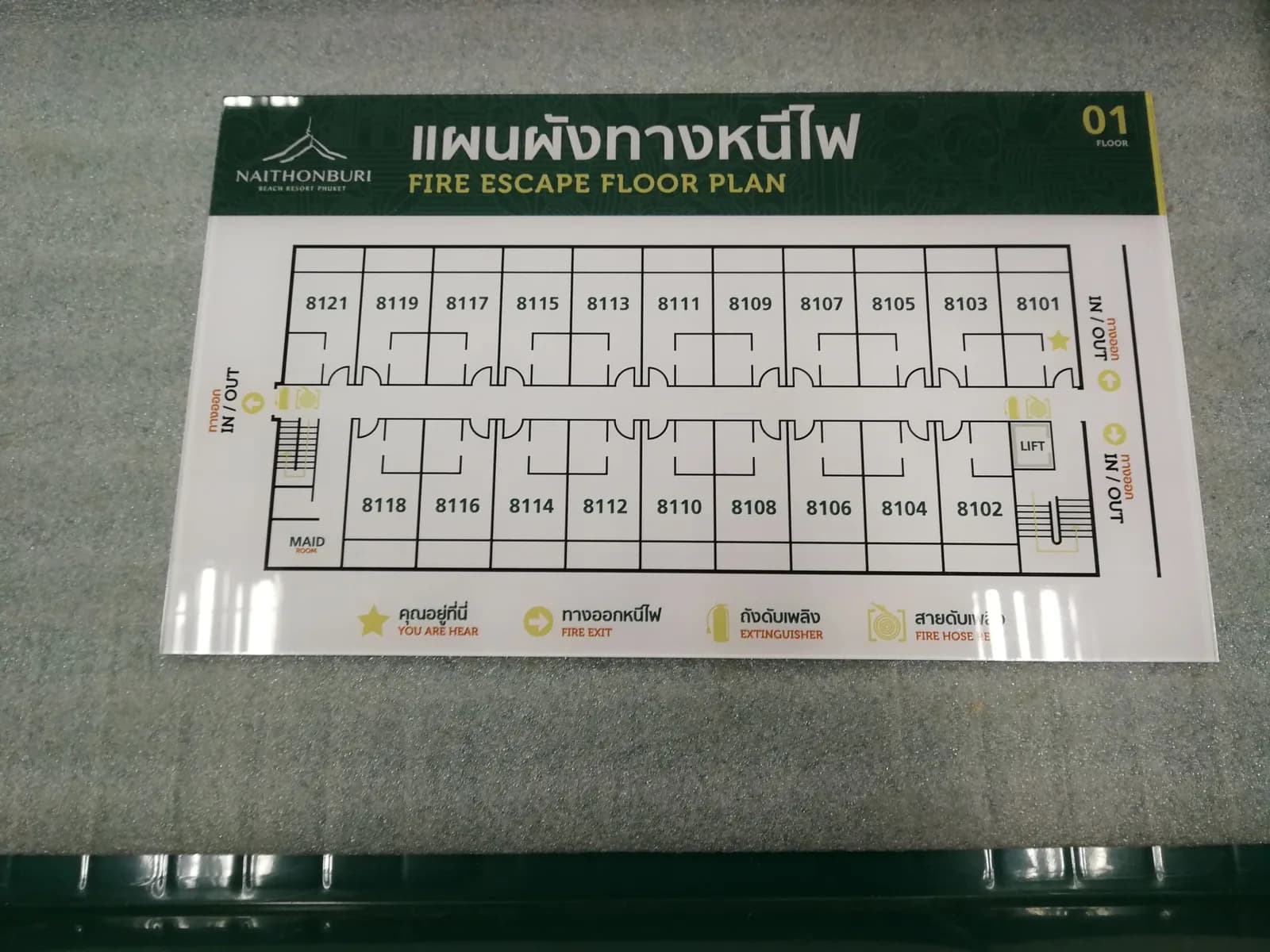

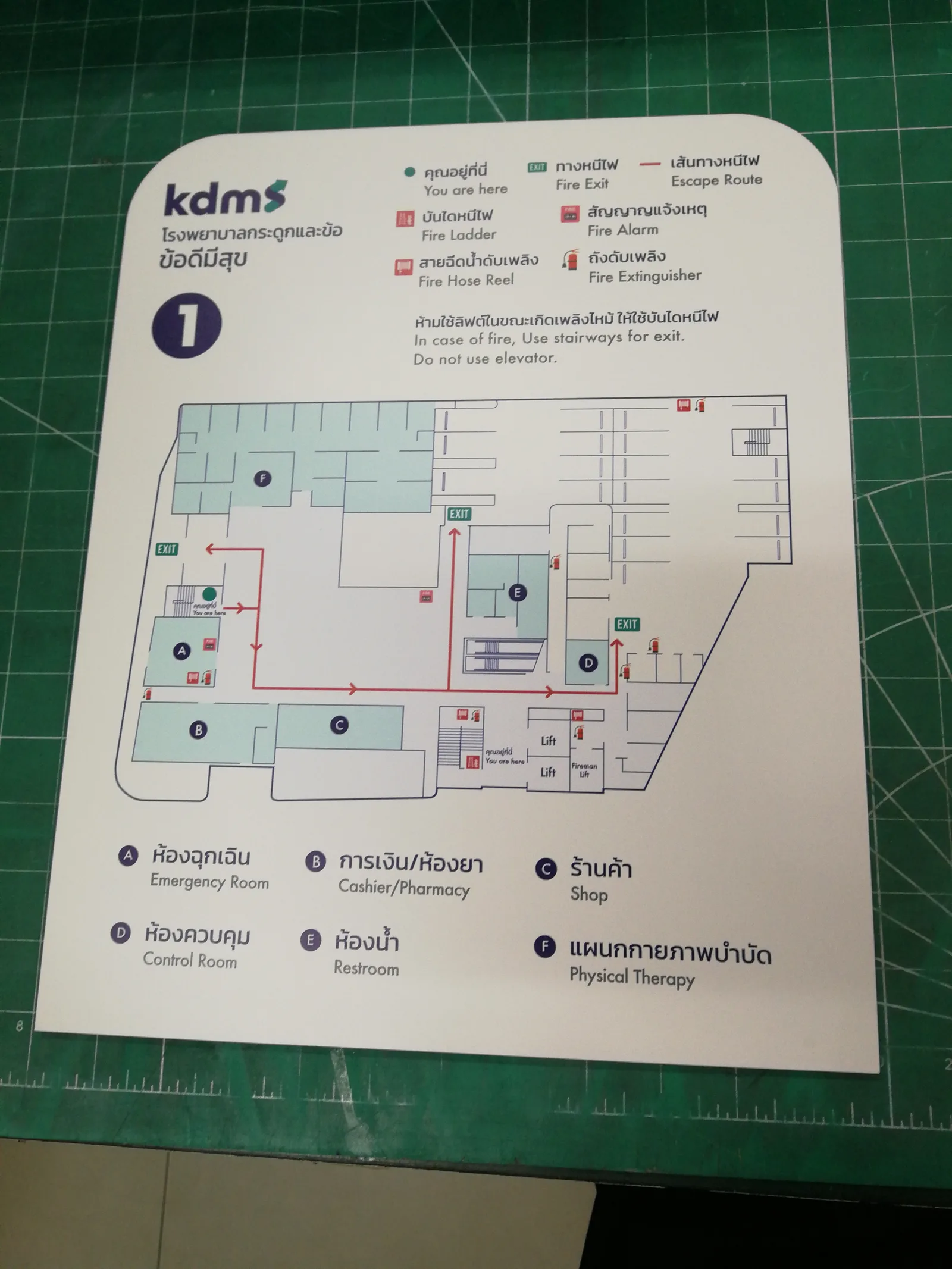

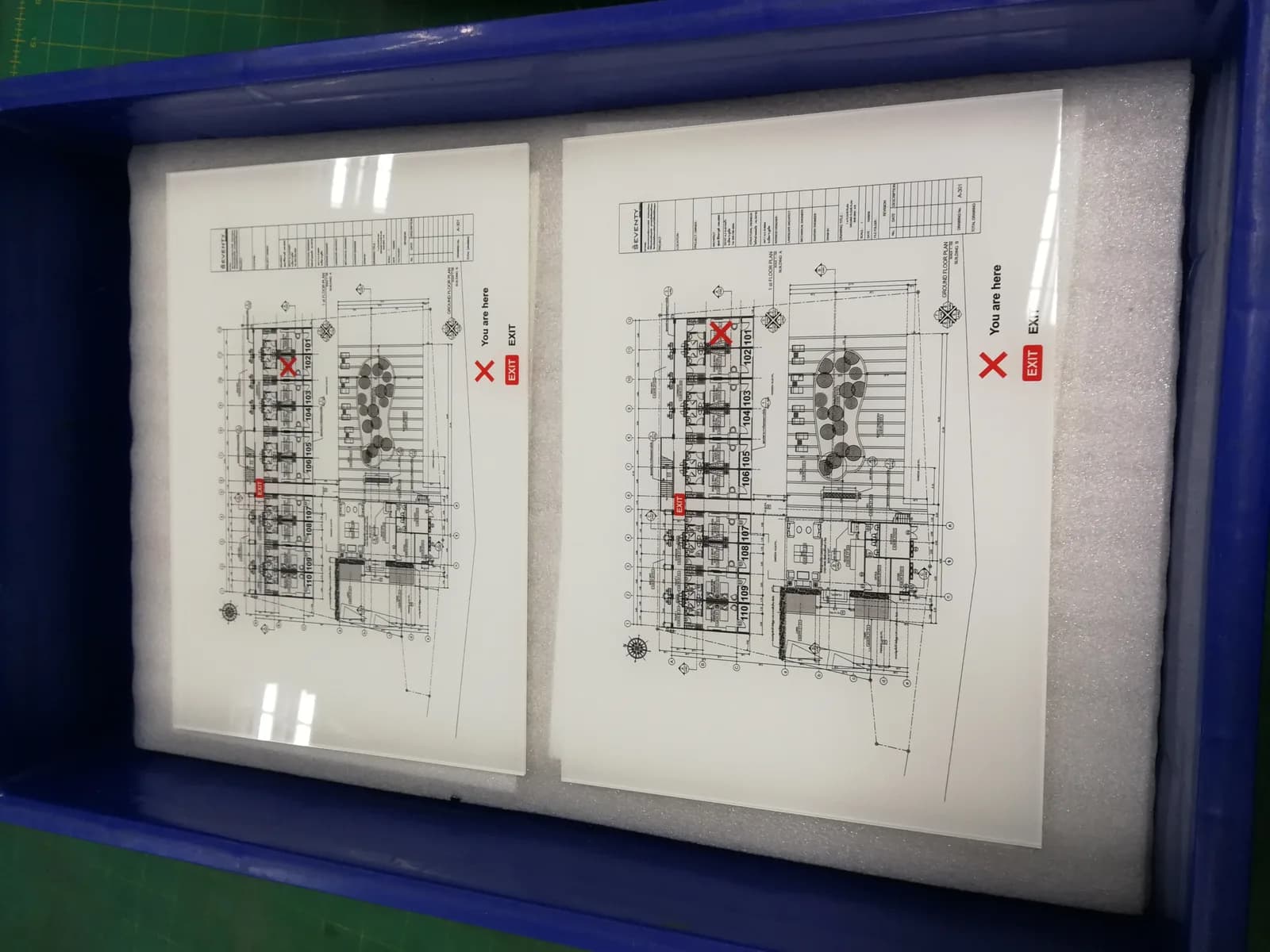

ป้ายแผนผังทางหนีไฟประจำชั้น แสดงผังพื้นที่จริง ตำแหน่งที่ผู้อ่านยืนอยู่ เส้นทางออกหนีไฟ จุดวางถังดับเพลิงและสายฉีดน้ำ พร้อมตารางสัญลักษณ์ 2 ภาษา ทำบนอลูมิเนียมพิมพ์ UV หรืออะคริลิค ติดตามชั้นของอาคาร โรงแรม และโรงงาน
คุณสมบัติเด่น
- พิมพ์ UV — ทำผังพื้นเต็มสี แยกเส้นทางหนีไฟและจุดอุปกรณ์ด้วยสีได้ครบ
- ทำผังแยกตามชั้น พร้อมหมายเลขชั้นมุมป้ายให้ดูออกทันที
- ระบุจุด YOU ARE HERE ตามตำแหน่งติดตั้งจริงของแต่ละแผ่น
- ตารางสัญลักษณ์ 2 ภาษาไทย-อังกฤษในแผ่นเดียวกับผัง
- อโนไดซ์ — ทางเลือกที่ทนกว่าสำหรับผังในโรงงาน
การใช้งานที่เหมาะสม
- โรงแรมและรีสอร์ตที่ต้องมีผังหนีไฟทุกชั้น
- อาคารสำนักงานและคอนโดมิเนียม
- โรงงานที่ต้องแสดงเส้นทางหนีไฟตามแผนฉุกเฉิน
- งานตรวจความปลอดภัยที่ผังเดิมไม่ตรงกับผังอาคารปัจจุบัน
- อาคารที่ต่อเติมแล้วผังเดิมใช้ไม่ได้
สเปคสินค้า & สั่งผลิต
- วัสดุแนะนำ
- อลูมิเนียม 1.0 มม. / อะคริลิค 2.0 มม.
- สิ่งที่ผังต้องมี
- จุดที่ยืน · ทางออกหนีไฟ · ถังดับเพลิง · สายฉีดน้ำ · หมายเลขชั้น
- ขนาดยอดนิยม
- 40×25 ซม. ถึง 60×40 ซม.
- คุณสมบัติ (อลูมิเนียม)
- น้ำหนักเบา ต้นทุนต่ำ เหมาะงานเลเซอร์
- ขนาดผลิตได้
- สูงสุด ~1,220×2,440 มม. · งานอโนไดซ์ ~600×800 มม. (ขึ้นกับวัสดุและวิธีผลิต ให้ทีมงานยืนยันตามแบบ)
ไม่จำกัดจำนวน — สั่งได้ตั้งแต่ 1 ชิ้น (ยอดสั่งขั้นต่ำ 2,000 บาท) • มีบริการออกแบบให้ • ออกใบกำกับภาษีได้
สอบถามราคา / สั่งผลิตทาง LINEแจ้งขนาด จำนวน และวัสดุที่ต้องการมาทาง LINE ได้เลย — ทีมงานตีราคาให้
ไม่แน่ใจว่าวัสดุหรือกระบวนการไหนเหมาะกับหน้างาน ให้ทีมงานช่วยเลือกได้นะคะ
ส่งรูปหน้างานหรือป้ายเดิมมา · ทีมงานเสนอวัสดุที่เหมาะและส่งแบบให้ยืนยันก่อนผลิต
วัสดุที่เลือกได้
แผนผังทางหนีไฟ (Fire Escape Plan)ทำได้ 3 วัสดุ ต่างกันที่ความทนทาน ต้นทุน และภาพลักษณ์ แต่ละแบบด้านล่างระบุความหนาที่ผลิตได้ ผิวสำเร็จที่มีให้เลือก งานที่เหมาะสม และข้อควรระวัง — ไม่แน่ใจว่าหน้างานควรใช้แบบไหน ทักไลน์มาถามทีมงานได้
อลูมิเนียม
น้ำหนักเบา ต้นทุนต่ำ เหมาะงานเลเซอร์
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 0.5 / 1.0 / 1.2 / 1.5 / 2.0 / 3.0 มม.
- ผิว / สี
- ผิวธรรมชาติ (เงิน / ขัดเงา)
- เหมาะกับ
- ป้ายเครื่องจักร, ป้ายซีเรียล, สวิตช์ควบคุม, บาร์โค้ด
- น้ำหนักเบา ต้นทุนต่ำกว่าโลหะอื่น
- อโนไดซ์ย้อมสีลงเนื้อโลหะได้ ทนทาน
- เหมาะกับงานเลเซอร์มาร์คกิ้ง ความละเอียดสูง
อะคริลิค
ผิวเงา น้ำหนักเบา เลเซอร์เซาะร่องหยอดสีได้
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 2.0 / 3.0 / 5.0 / 8.0 / 10.0 มม.
- ผิว / สี
- ใส, ขาวขุ่น, ดำเงา, สีอื่นๆ, Mirror เงิน/ทอง
- เหมาะกับ
- หน้าแผงควบคุม, Mimic Board, ป้ายชี้บ่งในร่ม
- ผิวเงา สีสด
- เลเซอร์เซาะร่องแล้วหยอดสีได้
- ดูแลรักษาง่าย น้ำหนักเบา
⚠ ความหนารองรับ 2 - 10 มม.
สแตนเลส 304/316
ทนการกัดกร่อน เลือกเกรดให้เหมาะกับสภาพใช้งาน
ดูความหนา ผิวสี และข้อควรทราบ
- ความหนาที่ผลิตได้
- 0.5 / 0.8 / 1.0 / 1.2 / 1.5 / 2.0 / 3.0 / 4.0 / 5.0 มม.
- ผิว / สี
- เงา (Mirror), แฮร์ไลน์ (Hairline), 2B (ด้าน), No.1 (ไม่เรียบ), เคลือบ Ti สีทอง, เคลือบ Ti โรสโกลด์, เคลือบ Ti สีดำ
- เหมาะกับ
- งานอุตสาหกรรม, ป้ายภายนอกอาคาร, ป้ายสเปคเครื่องจักร
- ทนการกัดกร่อน โดยประสิทธิภาพขึ้นกับเกรดและสภาพแวดล้อม
- การดูดติดแม่เหล็กเพียงอย่างเดียวใช้ยืนยันเกรดไม่ได้ ควรตรวจเอกสารวัสดุหรือผลทดสอบที่เหมาะสม
- ความเหมาะสมกับความร้อนและสารเคมีต้องพิจารณาตามสภาวะใช้งาน
⚠ พื้นผิวเงา (Mirror) เกิดรอยนิ้วมือง่ายกว่าแฮร์ไลน์
แต่ละกระบวนการทำอะไรได้บ้าง
แผนผังทางหนีไฟ (Fire Escape Plan)ทำได้ 3 กระบวนการ และกระบวนการเป็นตัวกำหนดว่าทำอะไรได้ — ไล่เฉดสีได้เฉพาะงานพิมพ์ UV ส่วนงานรันหมายเลขไม่ซ้ำทำได้ทั้งกัดกรดและเลเซอร์ แต่เลเซอร์เร็วกว่าเพราะไม่ต้องทำแบบใหม่ทุกชุด ไม่แน่ใจว่างานของคุณควรใช้แบบไหน ส่งแบบหรือรูปป้ายเดิมมาทางไลน์ ทีมงานช่วยเลือกให้
พิมพ์ UV (UV Printing)
- พิมพ์ผังพื้นเต็มสี แยกเส้นทางหนีไฟด้วยสีเขียวและจุดอุปกรณ์ด้วยสีแดงได้
- ใส่โลโก้และสีประจำอาคารหรือโรงแรมได้ตามแบบ
- ทำแผ่นใหญ่ได้ถึง 1220×2440 มม. สำหรับผังชั้นที่ซับซ้อน
- เหมาะติดในร่ม ซึ่งเป็นตำแหน่งของผังหนีไฟอยู่แล้ว
อโนไดซ์ (Anodizing)
- ทำได้เฉพาะป้ายอลูมิเนียม
- ผิวกันรอย ทนกว่างานพิมพ์เมื่อติดในทางเดินโรงงาน
- ทำสีได้ ~3 สีเมื่อติดกัน / ~4 สีเมื่อวางห่างกัน
- สีมาตรฐานสูงสุด ~600×800 มม. ผังใหญ่กว่านี้ต้องแบ่งแผ่น
งานกัดกรด (เฉพาะผังโลหะ)
- เส้นผังฝังในเนื้อโลหะ อ่านออกได้แม้สีในร่องสึกตามเวลา
- เหมาะผังที่ต้องอยู่ถาวรในสภาพโรงงาน
- ทำได้เฉพาะสแตนเลสและอลูมิเนียม
- ลงหลายสีติดกันไม่ได้ ผังที่ต้องแยกเส้นทางด้วยสีทำได้จำกัด
อะไรทำให้ราคาแผนผังทางหนีไฟขึ้นหรือลง
ราคาคิดตามงานจริงทุกครั้ง ห้าเรื่องนี้คือสิ่งที่กำหนดราคามากที่สุด
- ขนาดป้ายใหญ่ใช้วัสดุและเวลาเครื่องมากขึ้น
- จำนวนค่าเปิดงานแบ่งกันหลายแผ่น สั่งมากราคาต่อแผ่นจึงลดลง
- วัสดุและความหนาสแตนเลสและทองเหลืองแพงกว่าอลูมิเนียมและพลาสติก
- กระบวนการและจำนวนสีเลเซอร์เร็วที่สุด กัดกรดลงสีและอโนไดซ์มีขั้นตอนมากกว่า
- งานแบบข้อความบรรทัดเดียวจัดหน้าให้ฟรี งานเขียนแบบใหม่ทั้งชุดมีค่าเขียนแบบ แจ้งก่อนเสมอ
ได้ราคาเร็วที่สุด ส่ง 3 อย่างนี้มาทางไลน์
- 1. จำนวนที่ต้องการ
- 2. ขนาด (กว้าง × สูง) หรือรูปป้ายเดิม
- 3. วัสดุ — ไม่แน่ใจ บอกว่าป้ายติดที่ไหนก็พอ
สั่งซ้ำแบบเดิม
แจ้งเลขงานเดิมหรือส่งรูปป้ายที่เคยสั่งมาทางไลน์ ทีมงานผลิตซ้ำตามแบบเดิมได้ ไม่ต้องเริ่มอธิบายใหม่
คู่มือเลือกและสั่งผลิต
เรื่องที่ลูกค้าถามบ่อยที่สุดก่อนสั่งผลิตแผนผังทางหนีไฟ (Fire Escape Plan) — เขียนจากงานที่เราทำจริง ไม่ใช่ข้อมูลทั่วไป
แผนผังหนีไฟต่างจากผังแจ้งเหตุเพลิงไหม้อย่างไร
สองอย่างนี้อยู่ในอาคารเดียวกันแต่คนละหน้าที่ ผังแจ้งเหตุเพลิงไหม้ติดอยู่หน้าตู้ควบคุม มีไฟแสดงสถานะที่ระบบสั่งให้ติดตามโซนที่ตรวจจับได้ คนที่อ่านคือเจ้าหน้าที่ที่ดูแลระบบ ส่วนแผนผังหนีไฟติดอยู่ตามทางเดินและในห้องพัก ไม่มีไฟและไม่ต่อกับระบบ คนที่อ่านคือคนที่กำลังยืนอยู่ตรงนั้นและต้องหาทางออกให้เจอ ผังหนีไฟจึงต้องมีสิ่งที่ผังแจ้งเหตุไม่มี คือจุดบอกว่าคุณอยู่ตรงไหน และผังแต่ละแผ่นต้องต่างกันตามตำแหน่งที่ติด แม้จะเป็นชั้นเดียวกัน
สิ่งที่ผังหนีไฟต้องแสดง
จากงานที่เราผลิตให้โรงแรมและอาคาร ผังที่ใช้งานได้จริงต้องมีผังพื้นตามแบบก่อสร้างจริงพร้อมหมายเลขห้อง จุดที่ผู้อ่านยืนอยู่ซึ่งมักใช้ดาวหรือวงกลมสีเด่น เส้นทางออกหนีไฟที่ลากไปถึงบันไดหนีไฟหรือประตูออก ตำแหน่งถังดับเพลิงและสายฉีดน้ำดับเพลิง และหมายเลขชั้นที่ใหญ่พอให้เห็นทันทีที่มุมป้าย ด้านล่างต้องมีตารางสัญลักษณ์อธิบายว่าแต่ละไอคอนคืออะไร เป็นสองภาษาเพราะอาคารส่วนใหญ่มีทั้งคนไทยและชาวต่างชาติ
ทำไมต้องสั่งเป็นชุดและแต่ละแผ่นไม่เหมือนกัน
อาคารหนึ่งหลังต้องใช้ผังหลายแผ่น เพราะแต่ละชั้นผังต่างกัน และในชั้นเดียวกันจุดที่ติดต่างกันก็ต้องเลื่อนตำแหน่ง YOU ARE HERE ตาม ผังที่ใช้ตำแหน่งเดียวกันทุกแผ่นทั้งชั้นคือผังที่ใช้จริงไม่ได้ วิธีสั่งที่ตรงที่สุดคือส่งแบบแปลนแต่ละชั้นมาพร้อมรายการจุดติดตั้ง แล้วเราทำเป็นชุดโดยเปลี่ยนเฉพาะจุดที่ยืนของแต่ละแผ่น เนื้อหาอื่นเหมือนกันหมด ซึ่งทำให้ราคาต่อแผ่นดีกว่าสั่งทีละแผ่นมาก
คำถามที่พบบ่อย
คำถามเรื่องวัสดุ ราคา ระยะเวลา และไฟล์งาน ที่ถามกันมาทางไลน์บ่อยที่สุด
